Компактность теряется. Хочется именно компактности.
Ребята позвали тут, нужно было на метро ехать, мне свою "дуру" и пихнуть некуда.
Только детские варианты в рюкзак и влезают.
Не будет ли "гулять" излучатель?
Одно падение и тубус отогнется.
Я уже придумал как буду крепить прицел сверху.

_________________
"шарик" - дура, луч - молодец

Как вариант - съемный тубус, правда, тогда неясно, не будет ли пристрелка сбиваться.
Мы же делаем "ультрабюджетный" вариант - готовый таг по себестоимости меньше (или около) 1000 р. выйдет.
Тубус закреплен через кусок линолеума, свернутого трубочкой - тем не менее сидит плотно.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!

Посмотрев на фотки KorSarа тоже купил этот УЗИ
На данный момент сделал следующее:

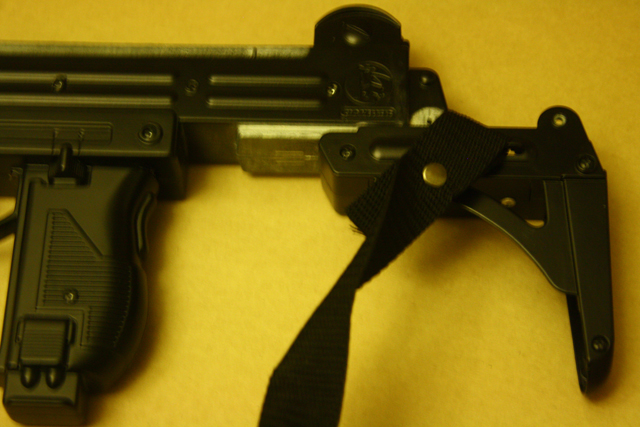

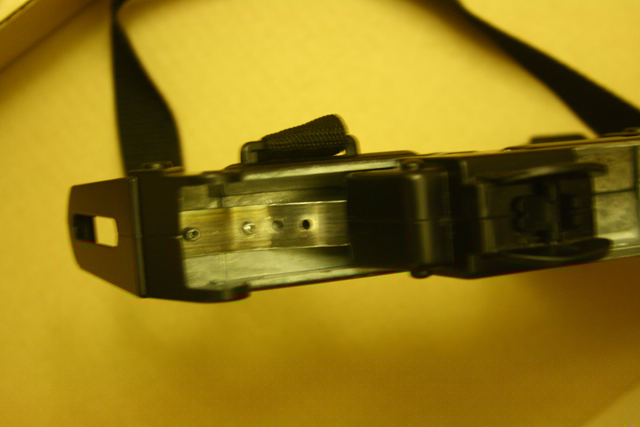

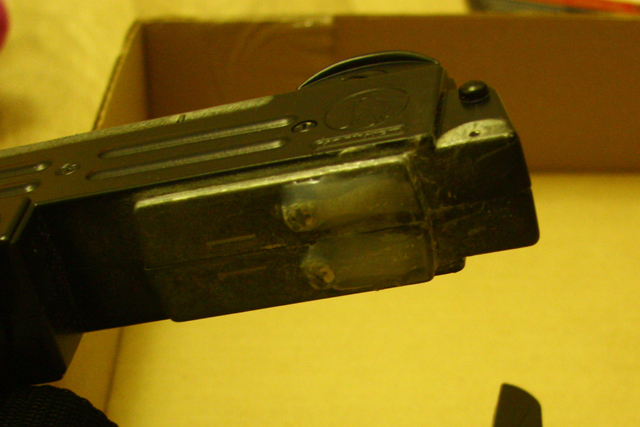

Вернул подвижность прикладу, вывинтив фиксирующий его саморез. Чтобы он совсем не снимался засверлил в корпусе два отверстия под резьбу М4 закрутил туда винты, теперь их головки не дают прикладу полностью съезжать с макета. Для фиксации приклада в открытом положении приспособил пластинчатую пружину от потолочного подвеса. Добавил немного эпоксидки чтобы при складывании пружина не цеплялась за фиксирующие винты. В итоге приклад выдвигается и позволяет прицеливаться с упором, но места для головы получается мало, будь всё по настоящему, при отдаче ломало бы нос или подбивало глаз.

_________________
Самодельный лазертаг - бессмысленный и беспощадный

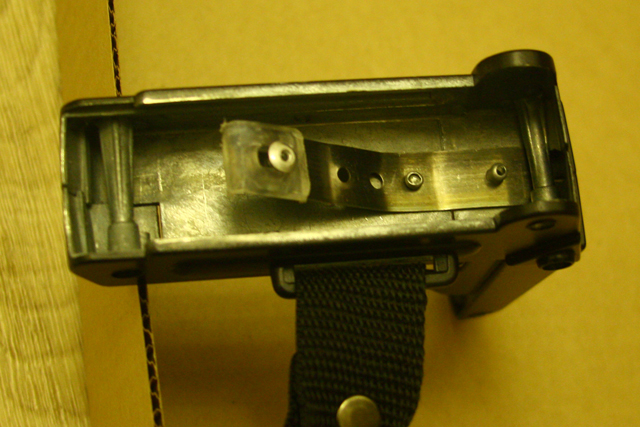

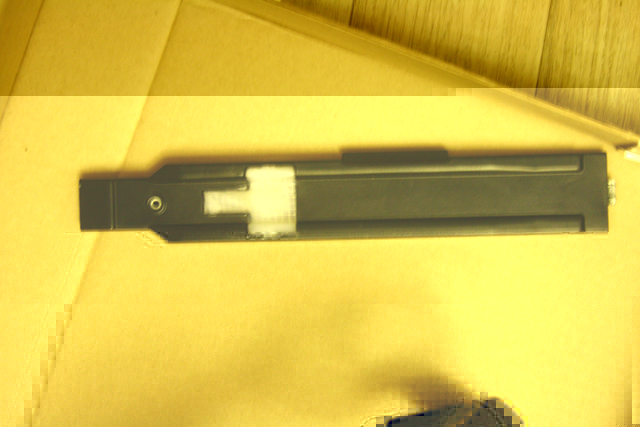

Выпотрошил все внутренности, спилил лишние штифты и перегородки, прикинул компоновку начинки, в крышке заклеил образовавшуюся брешь (потом покрашу, а поверх будет планка пикотини)

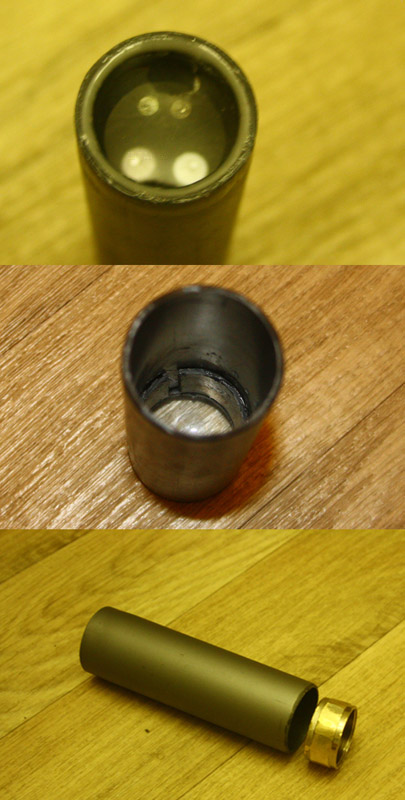

Излучатель из ПВХ трубы 40 мм, линза 36 мм (почти идеально подходит к внутреннему диаметру трубы). Линзу эту нашёл дома, откуда взялась не помню, но похожа на линзу объектива теодолита, скорее всего, принёс её с работы после уборки в геокамере. В трубу вклеил отрезок этой же трубы предварительно выпилив из него кусочек так чтобы при сжатии отрезок плотно входил во внутрь основной трубы, затем вставил линзу, и прижал её ещё одним отрезком, подготовленным по тому-же принципу. Фокусное расстояние получилось 107 мм (по результатам экспериментов с красным диодом) чегойто мне кажется мало, но практика покажет. Решив продолжить водопроводную тему в постройке излучателя крепление диодов и крепление самого излучателя изготовил из фитинга для металлопластиковых труб. Называется он: патрубок ТМ 3/4*26 г/ц он остался у меня после переделки отопления в квартире. Обрезав болгаркой всё лишнее и заровняв напильником, получил следующие детали:

_________________
Самодельный лазертаг - бессмысленный и беспощадный

Гайка от этого патрубка (со спиленными углами) вклеена внутрь трубы, и придаёт ей жесткость а также образует внутреннюю резьбу, по которой вкручивается оставшаяся часть патрубка на корой будут установлены ИК и красный диод смонтированные на одной плате.

Ну а дальше, как только будет электроника, начнётся самое интересное.


PS прошу прощенья, что так много частей. Но как сделать иначе не знаю.

_________________
Самодельный лазертаг - бессмысленный и беспощадный

Делал крепление линзы в своем излучателе таким же способом. У меня вопрос - Чем клеили кольца к тубусу?
Просто я пол года назад посадил их на резиновый густой клей и тогда все выглядело отлично, но спустя время клей отвердел и теперь при ударе кольцо выскочило
Думаю, а не стоит ли делать раскаленным гвоздем не сквозные "наколы" на обоих частях, чтобы клей, застывая, образовывал шиповое соединение..

Для бульдога делал подобную систему из ПВХ труб. Отлично варится с помощью газовой горелки-зажигалки. Соединять кольцо с трубкой просто - просверлить сквозные отверстия 2мм и вкрутить нагретые короткие винты М3. Плюс ещё в том, что соединение получается разъёмное.

ПВХ кольца со стороны линзы клеил суперклеем, вставку с резьбой на быструю эпоксидную смолу. Сейчас прочитав ваши комментарии засомневался в прочности соединения, приду домой проверю, на удар и сжатие, не понравится - буду думать дальше.

_________________
Самодельный лазертаг - бессмысленный и беспощадный

Эпоксидка совсем не пристает к пластмассам Зато можно делать отливки пробок в отрезок трубы нужного рабочего диаметра;) Вынимается лекго, получается идеального размера, подгонять не надо.

Блин! Выходит единственный верный способ - механическое крепление колец винтами-болтами-саморезами Разборность в принципе не помешает (вдруг кто линзу укакошит в пылу сражения ), только тогда нужно саморезики поменьше поискать, чтоб внешний вид не особо портили...

[quote="MidnightDreamer"] Эпоксидка совсем не пристает к пластмассам
Ну не то чтобы совсем не пристаёт, у меня на ВСС мушка на эпоксидку приклеена, с первого раза я её задом наперёд приклеил, руками отодрать не удалось, а вот удара 800 грамовым молотком она (эпоксидка) не выдержала. Эпоксидка была в виде эпоксидного "пластилина" экспресс.

_________________
Самодельный лазертаг - бессмысленный и беспощадный
