| Автор: | Alim [ 05 апр 2018, 20:19 ] | ||
| Заголовок сообщения: | ПП "Плутон" | ||

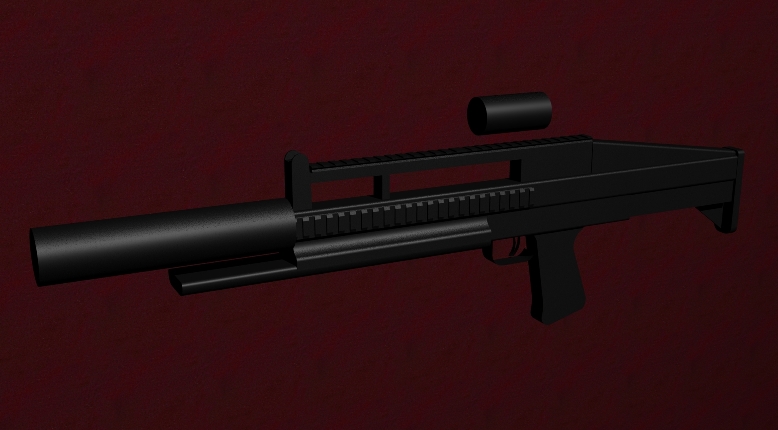

Новая задумка, пока только в виде чертежа. Буду ли делать в ближайшее время, не знаю, но конструкцию продумал и могу объяснить, если кому интересно. Основа - квадратная труба, верхние части могут быть как деревянными, так и металлическими. Цевье и нижняя часть приклада - дерево. Планки пикатини - пластик. Вес должен быть в пределах двух килограмм.
|
|||
| Автор: | tayatlas [ 05 апр 2018, 20:24 ] |
| Заголовок сообщения: | Re: ПП "Плутон" |
Чисто на мой взгляд: Стикс был намного красивее. |
|
| Автор: | Alim [ 05 апр 2018, 20:38 ] |
| Заголовок сообщения: | Re: ПП "Плутон" |
Наверное. |
|
| Автор: | Alim [ 05 апр 2018, 20:42 ] | ||
| Заголовок сообщения: | Re: ПП "Плутон" | ||

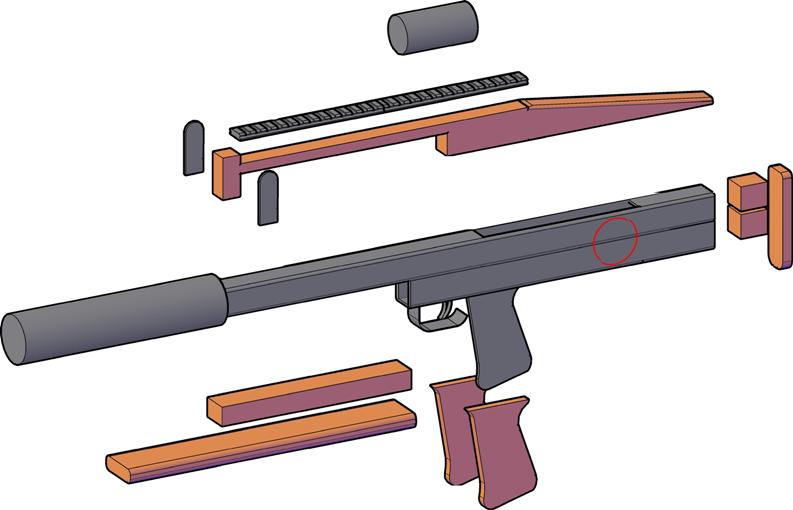

Основные составные части
|
|||
| Автор: | Claw [ 06 апр 2018, 18:21 ] |
| Заголовок сообщения: | Re: ПП "Плутон" |
А какова цель этого макета ? Просто что-то новенькое склепать ? Из того что я сейчас вижу по минусам - часть цевья под тубусом будет слишком хлипкой. Само цевьё сложновато для выпиливания на фоне остаьного - его было бы проще тогда сделать из двух планок - нижней и верхней.Аналогично - верхняя деталь приклада если массово делать то то тоже было б проще из двух кусков имхо. Как-то места для интеграции немного остается. Если боретесь с весом то зачем треугольник металический такой полнопрофильный у приклада ? |
|
| Автор: | Alim [ 06 апр 2018, 21:15 ] |
| Заголовок сообщения: | Re: ПП "Плутон" |
Claw писал(а): А какова цель этого макета ? Просто что-то новенькое склепать ? Да, в основном. Claw писал(а): Из того что я сейчас вижу по минусам - часть цевья под тубусом будет слишком хлипкой. Да нет, она идет вдоль волокон, поэтому лопнуть не может. Claw писал(а): Само цевьё сложновато для выпиливания на фоне остаьного - его было бы проще тогда сделать из двух планок - нижней и верхней. Можно упростить, это не принципиально.Claw писал(а): Аналогично - верхняя деталь приклада если массово делать то то тоже было б проще из двух кусков имхо. Можно, а можно часть из металла, и деревянным оставить только треугольник.Claw писал(а): Как-то места для интеграции немного остается. Если применять аккумы продолговатой формы, они уйдут в трубу, а плату разместить возле спускового крючка. Там вырезано в профиле так, чтобы два профиля составляли одну полость.Claw писал(а): Если боретесь с весом то зачем треугольник металический такой полнопрофильный у приклада ? Треугольник из листового металла толщиной 1,5 мм, для упрочнения приклада. Можно также рукоять сделать из пластины, приваренной к профилю, и зашить с двух сторон деревянными накладками.
|
|
| Автор: | Alim [ 07 апр 2018, 11:48 ] | ||
| Заголовок сообщения: | Re: ПП "Плутон" | ||

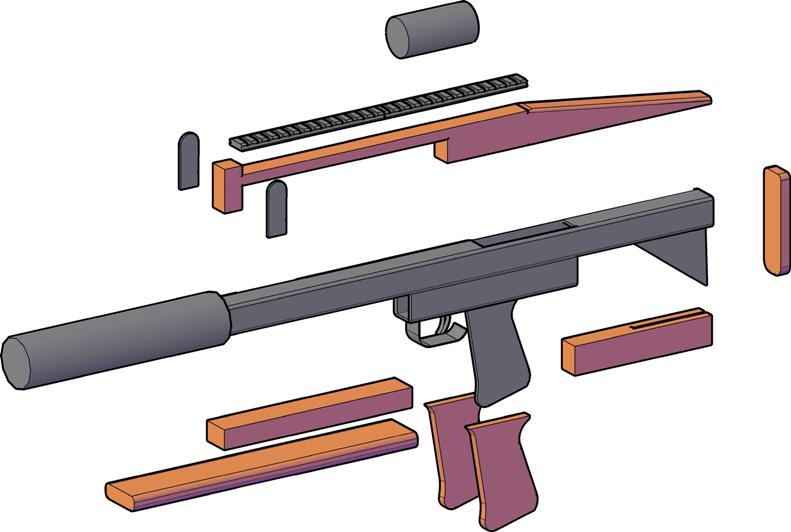

Вариант более простой в изготовлении и более легкий, но несколько менее прочный. Верхняя деталь из толстой фанеры, цевье склеивается из двух планок, рукоять на металлическом каркасе.
|
|||
| Автор: | tayatlas [ 07 апр 2018, 13:18 ] |
| Заголовок сообщения: | Re: ПП "Плутон" |
А куда планируется интегрировать динамик ? Я вот смотрю и куда деть "диск" хотя бы 50 мм в диаметре ума не приложу |
|
| Автор: | Alim [ 07 апр 2018, 14:07 ] | ||
| Заголовок сообщения: | Re: ПП "Плутон" | ||

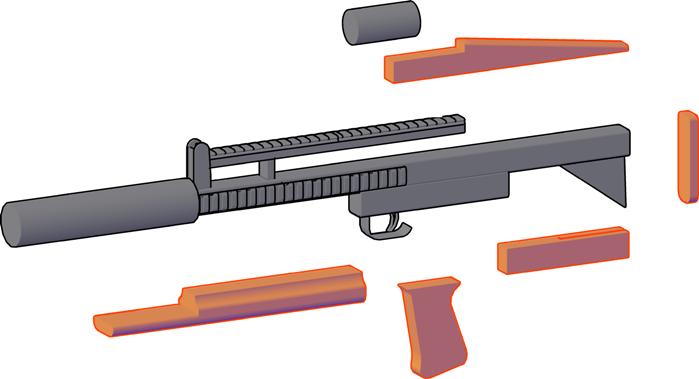

Да, динамик не влезает  Я планировал пищик, и забыл про динамик. Ща подумаю. Ну, вот так можно. 50 мм войдет. Вес увеличится, зато уйдут две лишние детали и развесовка сместится назад. Крепление тыльника приклада - забить в трубы плотно чопы из бруска и на саморезы.
|
|||
| Автор: | tayatlas [ 07 апр 2018, 16:40 ] |
| Заголовок сообщения: | Re: ПП "Плутон" |
Не стоит в заднюю часть устанавливать динамик. Будет прямо в ухо бить: игрок будет испытывать дискомфорт. А если уменьшить громкость - другим не слышно будет. Под динамик если и "искать" место - то только в передней части макета ДО пистолетной рукоятки. Получается, что единственный вариантом при такой компоновке макета остается вынос нижней металлической части чуть вперед перед спусковым крючком на 60-70 мм и укорачивание планки пикатини с одной стороны..... ну или разрыв в ней |
|
