Мои первые тагеры, что-то по мотивам пп Крис Вектор.
http://open-tager.ru/forum/viewtopic.php?f=14&t=6427		 Страница 1 из 2
Автор:  Dmitrrr [ 25 май 2018, 11:21 ]
Заголовок сообщения:  Мои первые тагеры, что-то по мотивам пп Крис Вектор.
Начал собирать тагеры, на основе плат Таг 8, материал - фанера 10мм в три слоя, пропитанная сверху эпоксидкой для прочности и влагостойкости . Тубус на основе дешевого прицела Таско, в одном тагере ( пистолете ) использован почти полностью, в другом попробую применить окуляр от этого же прицела.

Вложения:

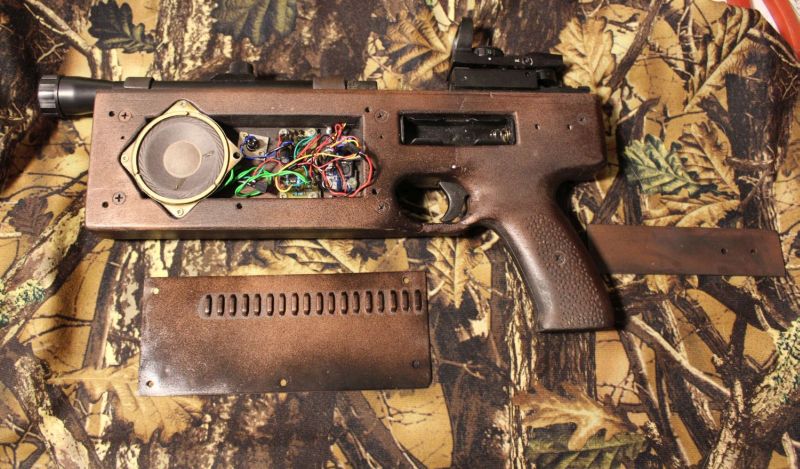

Комментарий к файлу: Примерная компоновка внутри.
VeKs_II_IMG_1636rrrrrrrrrrrrrrrrrrrrrr.jpg [ 120.43 KiB | Просмотров: 15266 ]

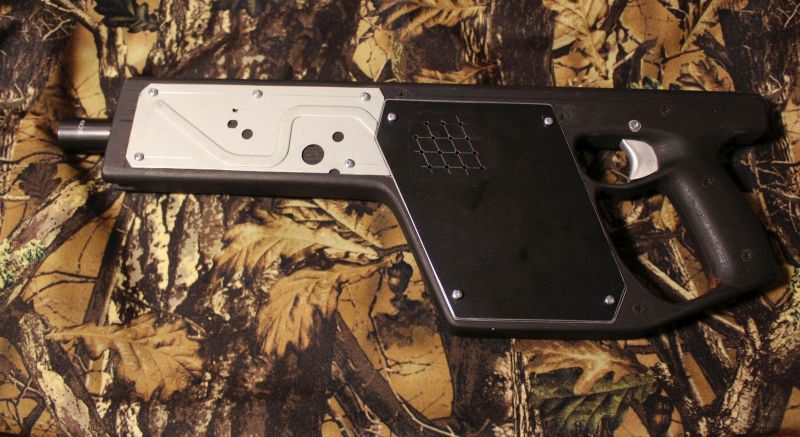

Комментарий к файлу: По мотивам Крисс Вектор.
VeKs_II_IMG_1635RsRrrrrrrrrrrrrrr.jpg [ 112.65 KiB | Просмотров: 15266 ]

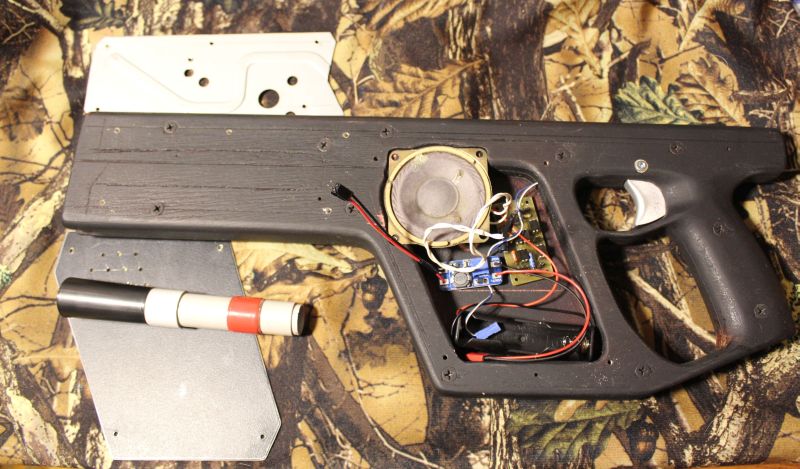

Комментарий к файлу: Просто пистолет, может дооформлю его в стиль стимпанка.
Pistoliy_IMG_1634Rrrr.jpg [ 136.39 KiB | Просмотров: 15266 ]
Автор:  Pingvin [ 25 май 2018, 12:58 ]
Заголовок сообщения:  Re: Мои первые тагеры, что-то по мотивам пп Крис Вектор.
Вау, как говорится!
Классненько!
На второй фотке - симпатяга! :!: :ugeek:
Автор:  Zorand [ 25 май 2018, 16:14 ]
Заголовок сообщения:  Re: Мои первые тагеры, что-то по мотивам пп Крис Вектор.
Неплохо. Культура изготовления есть, остальное приложится.
Автор:  Pacifist [ 26 май 2018, 00:14 ]
Заголовок сообщения:  Re: Мои первые тагеры, что-то по мотивам пп Крис Вектор.
Тоже понравилось, хорошо у Вас с деревом получается. Рукоятки шикарны.
Делайте электронику на смд, плата раза в четыре меньше получится
Автор:  MidnightDreamer [ 26 май 2018, 14:36 ]
Заголовок сообщения:  Re: Мои первые тагеры, что-то по мотивам пп Крис Вектор.
Симпатичные! Особенно первый, такой футуристичный получился!
Автор:  Dmitrrr [ 26 май 2018, 15:10 ]
Заголовок сообщения:  Re: Мои первые тагеры, что-то по мотивам пп Крис Вектор.

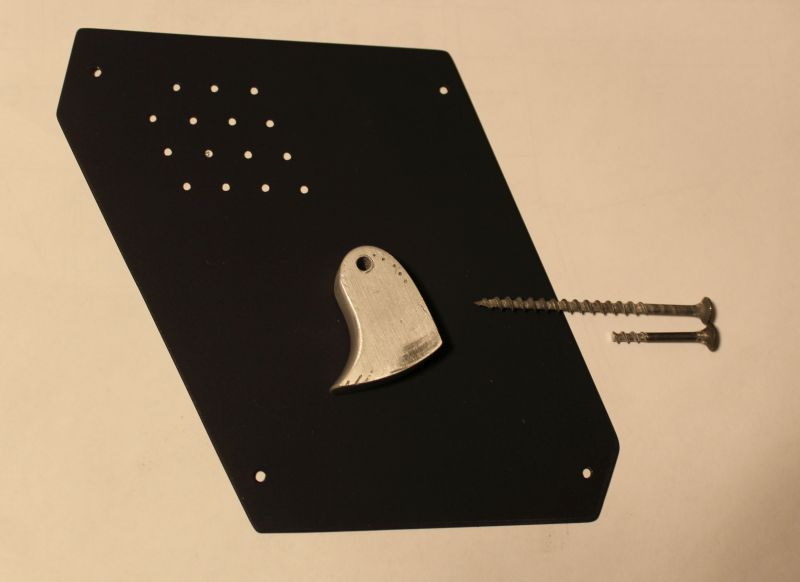

Благодарю за внимание. Материал для крышек на отсеки тагеров беру от старой оргтехники ( компьютерные корпуса и прочее ), сталь 1 мм толщиной хорошего качества, иногда еще со всякими технологическими выштамповками на ней. Спусковые крючки выпилил из удачно попавшейся алюминиевой пластинки толщиной 10мм ( к сожалению, этот материал закончился ). Собираю фанерные слои тагеров укороченными самонарезами, получается что резьбовая часть у них приходится на третий слой 10мм фанеры и все замечательно стягивается ( на фото укороченный самонарез рядом с исходным, длинным ).

Вложения:
partrs_IMG_1638RRRRRRR.jpg [ 45.67 KiB | Просмотров: 15228 ]
Автор:  Dmitrrr [ 26 май 2018, 15:15 ]
Заголовок сообщения:  Re: Мои первые тагеры, что-то по мотивам пп Крис Вектор.
Электроника на смд пока совсем за пределом моих способностей в пайке. Пока что даже сборка Таг 8 в Дип исполнении у меня дает далеко не 100% результат ).
Автор:  tayatlas [ 26 май 2018, 18:00 ]
Заголовок сообщения:  Re: Мои первые тагеры, что-то по мотивам пп Крис Вектор.
Dmitrrr писал(а):
Пока что даже сборка Таг 8 в Дип исполнении у меня дает далеко не 100% результат ).


З это переживать не стоит - дело просто навыков. Рекомендую купить 4-5 готовых макетных платы, копеечных резисторов, стоек и т.п. и просто тупо напаять все в кучу потихоньку "набивая" руку. Времени займет немного, но зато потом съэкономится куча времени на поисках "неисправностей" собранных рабочих плат, причиной которых является банальная плохая пайка
Автор:  Zorand [ 27 май 2018, 13:35 ]
Заголовок сообщения:  Re: Мои первые тагеры, что-то по мотивам пп Крис Вектор.
Dmitrrr писал(а):
1) алюминиевой пластинки толщиной 10мм ( к сожалению, этот материал закончился ).
2) самонарез рядом с исходным, длинным ).


1) Довольно толстенькие куски пластин можно добывать из винчестеров, но куски обычно небольшие можно выкроить и затейной формы. Поэтому я в какой-то момент просто взял и отлил пластину, из которой уже спокойно вырезал нужные контуры. Если по минимальному варианту все делать, то затрат почти никаких. -Яма в земле, обрезки труб и старый пылесос или вентилятор на аккуме. Вместо угля - просто дрова. Нормально все плавится и льется.

2) Это так себе идея. -Три раза разберете-соберете и на четвертый "резьбу" в дереве съест. Ставьте закладные от мебели под обычную резьбу или вот я использую опиленные t-nuts, они во всяких мурленах и на стройрынках стоят копейки. Опиливаю эти здоровенные крылья с шипами, оставляю аккуратные круглые закраины и вклеиваю на эпокси. Спиливать быстрее всего болгаркой, закрепив на болте и в сверлильном станке, но можно и в дрель, дремелем или вообще в тисках напильником, а подровнять в дрели.
Автор:  Dmitrrr [ 27 май 2018, 16:12 ]
Заголовок сообщения:  Re: Мои первые тагеры, что-то по мотивам пп Крис Вектор.
Тоже думал что сожрет резьбу в фанере и вначале планировал использовать саморезы только на первоначальный период сборки, а затем поменять на винты с головкой под шестигранник и вклееные гайки. Но после пропитки фанеры эпоксидным клеем ( тут надо успеть прогнать резьбу саморезом, до того как клей затвердеет полностью ), ничего с резьбой не случилось, хотя сборок-разборок корпуса пережили уже минимум 20 раз. За совет спасибо, к t-nuts присмотрюсь, но уже в следующих поделках.
Насчет алюминиевых отливок, надо тоже попробовать ( мелкие кузнечные поделки , еще одно мое недавнее хобби ), только пока времени на это не хватает.
