Возможные пользователи - небогатые клубы с хардкорным уклоном, военные.
Требования: соответствие весу и габаритам АК, достаточная простота изготовления, исключительная прочность.
Электроника - Таг 8

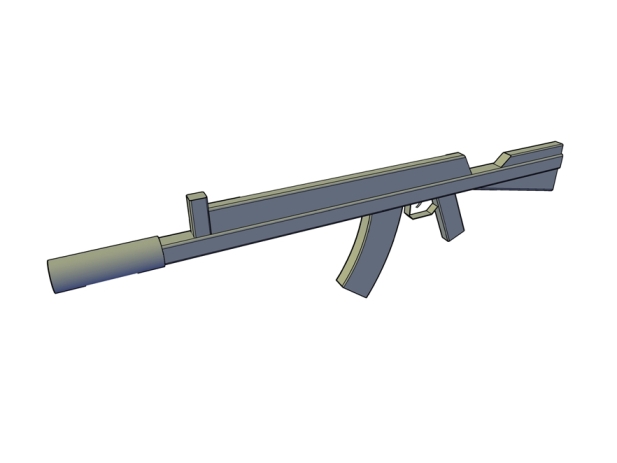

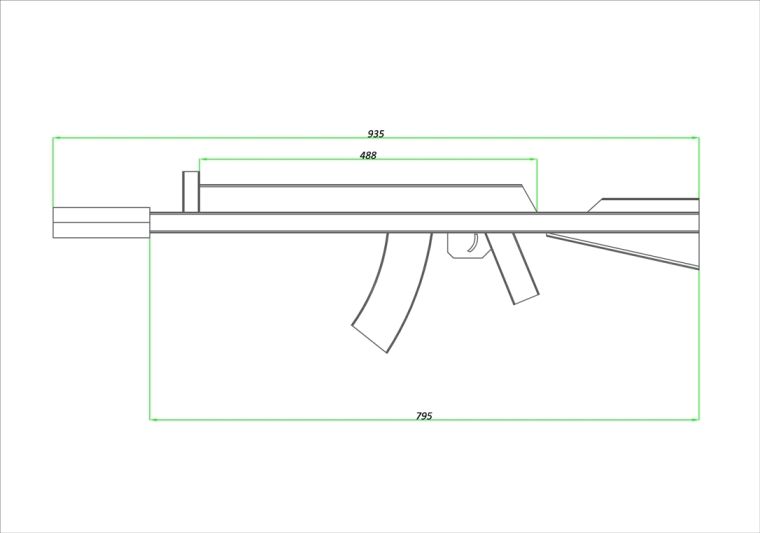

Набросал эскиз, о ходе изготовления первого таггера постараюсь сделать фотоотчет. Кому нужны будут чертежи - вышлю.
Сложность вижу только одну - придумать максимально простую систему спускового крючка, чтобы легко монтировалась внутрь квадратной трубы 30х30 мм.

Как рекомендация: а может стоит чуть укоротить макет ? Ведь длина "истинного" калашникова 870 мм

_________________
Лазертаг - приходите к нам с друзьями, а лучше со своими врагами.

И для "истинности" снабдить холостыми патронами

_________________
Нет предела совершенству, но ресурсы заканчиваются быстро.

Всю жизнь был 940 )))

В военное время число Пи достигает значения 4

_________________
Нет предела совершенству, но ресурсы заканчиваются быстро.

Просто тут элемены газоотвода и цевья слиты в одну деталь, поэтому и кажется длинным
А зачем делать имитацию мушки, если ей нельзя будет пользоваться?

А блок спускового крючка тут лежит с самого основания сайта
http://www.open-tag.ru/masterskaya/chas ... -variant-2

Если гнутый магазин поменять на плоскую коробку сбоку то получится
https://ru.wikipedia.org/wiki/FG-42

Причём более похожий на оригинал, чем сейчас на калашников

_________________
"За 2 месяца максимум можно чертёж сделать, еще за 3 фундамент." (c) Номернабис

На выступающем куске квадратной трубы буду выпиливать болгаркой профиль как у мушки калаша - полукруглое углубление со штырьком по центру.


Точно, я и забыл, спасибо.

Скоро расскажу, как буду делать магазин.

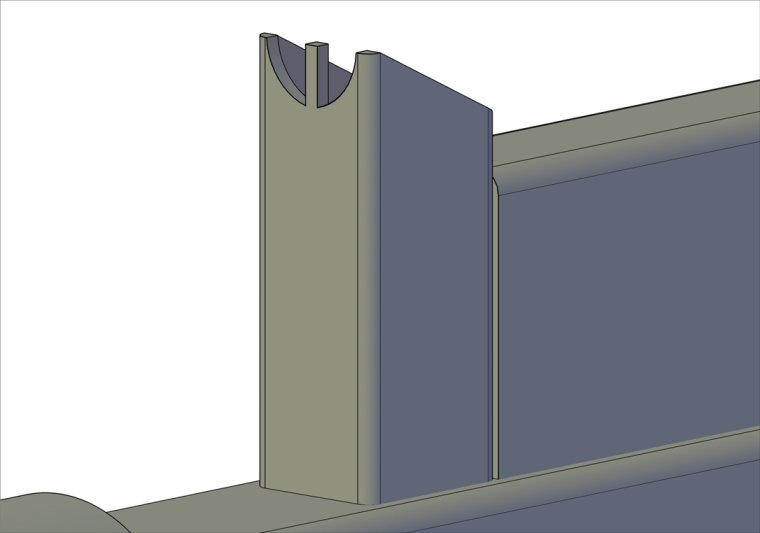

Вот так будет делаться мушка:

мне лично больше напоминает ФН\ЗИГ, но я думаю тут главная идея - массогабаритность в её исконном значении, а не копийность.

ИМХО не технологично - навскидку я бы делал так - просверлить отверстие в профиле по диаметру мушки сразу, распилить на две заготовки и отсечь лишнее . Потом мушку установить отдельно - прихватить сваркой (если несколько макетов - то через шаблон), прижать пластиной на болте\двух болтах\шпильке с отверстием, или приварить\вырезать на пластине , а пластину уже болтом зажимать, для возможности настройки.

Магазин, я так подозреваю, как в М4-Alim?

_________________
"какой фонтан !! какое артериальное давление !!!" © Фаргус
-Look, buddy,- i'm a complete ZERO in HSL.

Не знаю, кому как, мне это очень просто. Болгаркой срезаешь скос назад. Затем грубо прорезаешь профиль мушки и слегка дотачиваешь плоско-полукруглым напильником. Дело 10 минут. Регулировка по высоте - срезать лишнее с мушки. Регулировку право-лево осуществлять с помощью целика, он будет представлять кусочек уголка с прорезью и пазом под два винтика.
Нет, новая идея есть.
