За основу взят садовый фонарь с датчиком движения и солнечной батарейкой. Вместо датчика движения отлично вошел замок включения, остальные отверстия пришлось сверлить, причем твердосплавом, а потом растачивать камнями - нержавейка. Верхняя крышка распечатана на принтере, внутри плафона по центру две пластиковых трубки одна в другой, на внешней наклеены куски ргб ленты, между внешней и внутренней проходят провода к замку, кнопке и зарядному гнезду, а также шпилька, которая стягивает всю конструкцию от верхней крышки до цоколя. Еще одна печатная деталь осуществляет сопряжение визжалки (диаметром 60 мм) и внутреннего диаметра фонаря и потом просто привинчена четырьмя шурупами сквозь стенку. Ну и насверлено дырок для выхода звука. Внутренний канал самой центральной трубки - канал для прохождения луча к сенсору на плате. Трубки в плафоне и одна в другой центрируются шайбами точеными из толстого листа пластика (бывшая пластиковая палетта), но можно и на принтере распечатать, просто мой довольно капризен, проще и быстрее было выточить. Цоколь отлит из расплавленных свинцовых пуль%) Примерно 4 кг. Обточен на станке до плотной посадки в трубу и просверлен насквозь под шпильку. Снизу к нему привинчено шурупами основание.
| Вложения: |

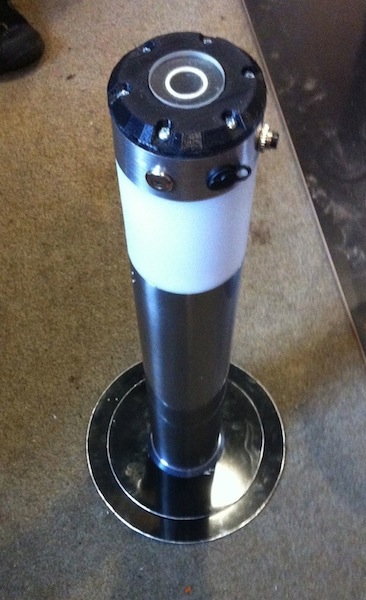

КТ кроп.jpg [ 76.01 KiB | Просмотров: 8608 ]
|
