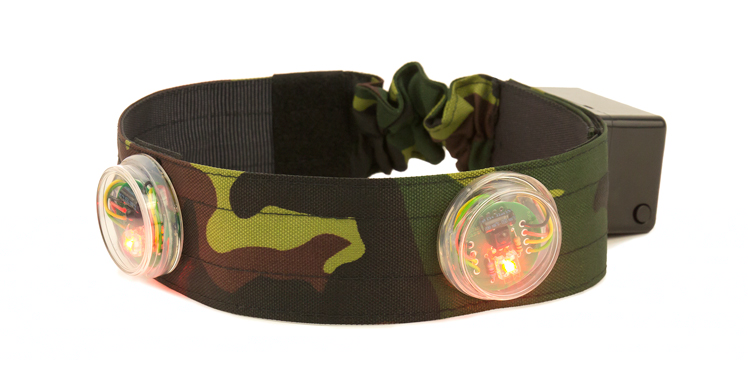

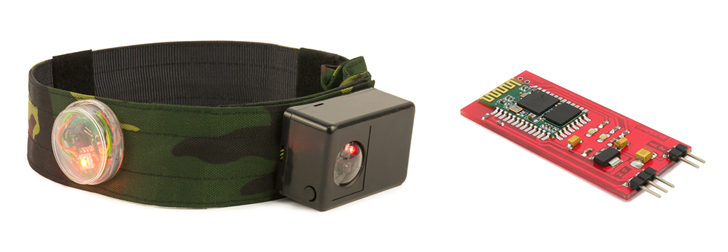

Для всех обладателей оборудования четвертого поколения версии 4PRO мы предлагаем KIT наборы для перехода на беспроводную технологию 4PRO+Wi. В KIT комплект входят дополнительный беспроводной модуль и новая беспроводная повязка. Модернизация оборудования осуществляется очень просто и не составит труда. Беспроводной модуль размером 57x25 мм необходимо напаять на материнскую плату 4PRO. Схема напайки модуля представлена в разделе "KIT наборы LASERWAR".

Для соединения повязки с оружием применяется испытанная годами технология BlueTooth (беспроводной связи ближнего радиуса высокой частоты). Приемопередатчики этой технологии имеют невысокую мощность, что делает их безопасными для здоровья, обеспечивая при этом необходимый радиус действия. Эти два факта и послужили основополагающими при выборе технологии связи.

Тщательные и длительные разработки позволили нам создать по-настоящему качественный продукт. Благодаря тому, что в устройстве продумано всё до мелочей, мы имеем неоспоримые преимущества, такие как:

Питание
• осуществляется от двух батарей АА (пальчиковые батарейки) или совместимых аккумуляторов
• позволяет использовать батареи до полного разряда
• обеспечивает продолжительность работы до 15 часов
• применение повышающего преобразователя питания с эффективностью до 98% сводит потери энергии до минимума

Схемотехника
• использование малогабаритных SMD элементов дало возможность изготовить компактную и легкую плату
• покрытие платы химическим защитным составом сводит на нет неисправности, вызванные запотеванием и влагой
• на плате предусмотрено размещение разъема для внутрисхемного программирования микропроцессора
• плата главного сенсора имеет полную совместимость с существующими повязками четвертого поколения
• устройство разработано таким образом, что может быть применено в качестве модернизации на любом тагере четвертого поколения с минимальными переделками, а также может быть заказано в качестве KIT набора

Соединение
• применение технологии BlueTooth обеспечивает стабильную и бесперебойную связь
• специальное программное обеспечение позволяет связать между собой любую повязку с любым стволом
• соединение происходит автоматически при включении питания
• существует возможность определить, какая из повязок в данный момент подключена к оружию • при подключении к оружию повязка подает световой сигнал, а при отсутствии связи мигает и издает звуковые сигналы

Удобство
• благодаря всем вышеперечисленным фактам, повязка имеет малый вес и по ощущениям практически не отличается от проводного аналога
• легкая замена батареек
• специально спроектированный выключатель питания помогает избежать случайного выключения во время игры или включения при транспортировке
• повязка, забытая во включенном состоянии, будет мигать и издавать звуковые сигналы
• очень легко протестировать работоспособность и определить подключенную к оружию повязку, нажав кнопку перезарядки
• в случае неисправности повязки или отсутствия свежих батареек достаточно просто взять другую и она автоматически подключится к оружию
• при всех неоспоримых преимуществах удалось сохранить невысокую стоимость беспроводной повязки.

_________________
Лазертаг в каждый дом...
Чтобы добиться успеха, нужно вкладывать душу.

поздравляю

Поздравляю!
Опередили!
Связь с компьютером возможна для настройки тага?
Где блютус модульками затариваетесь - не откроете тайну?

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!

у нас в Хабаровске такие продают
http://dvrobot.ru/shop/i195.bluetooth_modul.htm
доставка прямо на дом )))

Важно, чтобы он мог работать и "Мастером" и "Слейвом".

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!

Так вроде кто то недавно тут эту же тему обсуждал. Про беспроводку на ардуино. Она как раз поэтому принципу и работает И китайся его еще дешевле ЕМНИП продает

А где ТТХ повязки обещанные? массово-габаритные? функциональные? народ жаждет размять пальцы

_________________
Пенни: Как заколки могут привлечь мужчин?
Говард: Добавим туда блютус!!!
Шелдон: Гениально! Мужчины обожают блютус!
Пенни: Вы собираетесь сделать заколку с блютус?
Шелдон: Все становится лучше когда есть блютус! (с) Теория Большого Взрыва

Э.. вопросик.
А если рядом будут стоять два или более человек, и повязки не приконектится автоматически если у кого то подсела батарейка?
или там чет где-то давить надо чтобы связались блок и повязка?

можно по подробней.. интересно ведь..

а есть контроль подключеной повязки?

А система античит работает?
Если игрок вытащит батарейки из повязки, таг перестанет стрелять?
Или найдет "свободную" повязку и к ней приконнектиться?
И про какое внутрисхемное программирование идет речь?
Чипа в блютус модуле?
Будут ли теперь программы для настроек и сбора статистики работать через блютус?

P.S. Получилось довольно мило (только платку можно и поменьше сделать), собственно, то, чего и я хочу реализовать.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!

отвечу на ваши вопросики.

Если рядом находятся несколько человек, и у одного подсядет батарейка, то ничего не произойдет. Те повязки, что связаны со стволом, не ищут новые устройства. Соединение работает один к одному - то есть одна повязка не может подключиться одновременно к нескольким стволам, равно как и не может "отобрать" у кого-то соединение.

нажимать ничего для связи не надо, достаточно просто включить питание и связывание произойдет автоматически!

Контроль подключенной повязки есть - нажимаем в неактивированном режиме кнопку перезарядки и "твоя" повязка будет светиться и вибрировать!


Функционал античит и передачи данных(программирования, статистики и т.п.) полностью сохранен! Быть может, как опция, будет доступно программирование по блютус самого ружья, но это немного другая история)

Если игрок вытащит батарейки из повязки, то ружье перестанет стрелять и будет пищать, как при срабатывании античита на проводной версии. Единственное отличие - для определения пождключена или нет повязка требуется несколько дополнительных секунд - программный таймаут на соединение такой задан.

Программирование - на плате есть опциональные перемычки, разъединив которые, можно получить доступ к программированию модуля блютус и можно подключить программатор для обновления прошивки чипа. Это сделано специально, чтобы для смены ПО клиентам не приходилось выпаивать процессор.

Плата уже будет поменьше (хотя она и так 25*57 миллиметров )- дорожки пока нарочно выведены наружу модуля на этом же слое, чтоб их было видно визуально. плата уже переработана, размер уменьшен, детальки стоят плотнее. Был вариант сделать ее двуслойной с минимальных размером элементов. НО остановились на размере 0805 для удобства ремонта при необходимости. нижний слой платы не имеет дорожек, это позволит устанавливать ее практически где угодно, не боясь замыканий.

одним словом, голову ломали все и долго, стараясь учесть все до мелочей. Высказывайте свои пожелания и быть может, они послужат хорошую службу в дальнейшей разработке!

Спасибо за ответы.
Респект вам безусловный.
Но я так и не понял - прошивается контроллер, который стоит НЕПОСРЕДСТВЕННО НА БТ МОДУЛЕ, или речь идет о контроллере на вашей плате, который, собственно, этим модулем управляет?
