С приобретением в личное пользование 3д-принтера в жизни самодельщика наступает новый этап:)
Предлагаю выкладывать здесь всякие полезные в нашем деле решения, которые благодаря 3д-печати позволяют упростить макетирование.
Думаю, что печать таггера целиком пока маловероятна (пистолеты, разумеется к этому порогу близки) на нынешнем уровне развития дешевых 3д-принтеров, однако очень многое уже стало заметно проще.
Например, в рамках работы над фанероидом, я придумал как достаточно технологично (с минимумом ручного труда и подгонки) крепить кнопки на контурный фанерный макет. В первую очередь имею в виду кнопку спуска, как наиболее "хитрую".

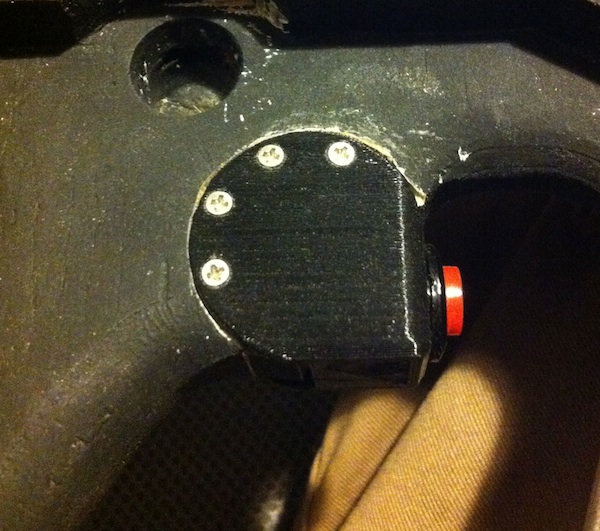

Вот решение:
Вложение:
6319s.jpg [ 173.64 KiB | Просмотров: 15592 ]
Вложение:
6320s.jpg [ 126.49 KiB | Просмотров: 15592 ]

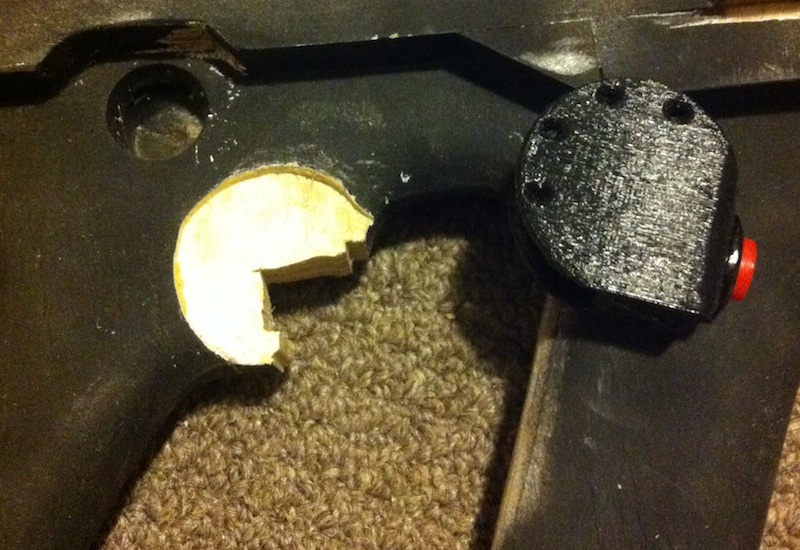

Круглый рецесс под "утопление" с двух сторон предполагается снимать форстнером, а не вручную, конечно же. Поэтому выбран распространенный диаметр. Однако пока сверла нет, а попробовать воткнуть хотелось, выпилил по-быстрому дремелем и стамеской, т.е. сделал ровно то, чего хочу в будущем избежать:) Т.е. последовательность такая - сверлим пилотное отверстие насквозь, чтобы не париться с совмещением рецессов, затем сверлим рецессы, затем выпиливаем полость (иначе центр форстнера не на что будет опереть). Распечаталась деталь на удивление неплохо, несмотря на то, что к столу приклеилась только половиной основания - экструдер поздно начал подавать пластик, дефект заметен внизу, если приглядеться. Отверстие под кнопку вышло практически идеально, включая ключик от проворота кнопки. Пришлось подпилить круглым напильником только провисшие нити наверху - когда принтер заполнял мостик, первые полтора слоя конечно провисли. Сама кнопка фиксируется шурупом снизу. По идее при этом ключ вообще не нужен, т.к. шуруп будет выполнять его функции, но мне нужно было проверить как он напечатается в таком положении, т.ч. добавил в модель.
Вход
Регистрация
FAQ
Поиск
А если придумывать декоративные накладки или шкурить/шпаклевать, то теряется смысл упрощения жизни себе любимому
