Pingvin
 Заголовок сообщения: Re: LTArmada
СообщениеДобавлено: 29 янв 2015, 16:06
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
так сказать - "предварительно окончательный" вариант.
Пришлось разъём для датчиков подвинуть к краю и расчистить под гнезда места (разъем будут угловой).

Каким цветом маску сделать?

Держит только бабло (вернее - временное его отсутствие).


Вложения:

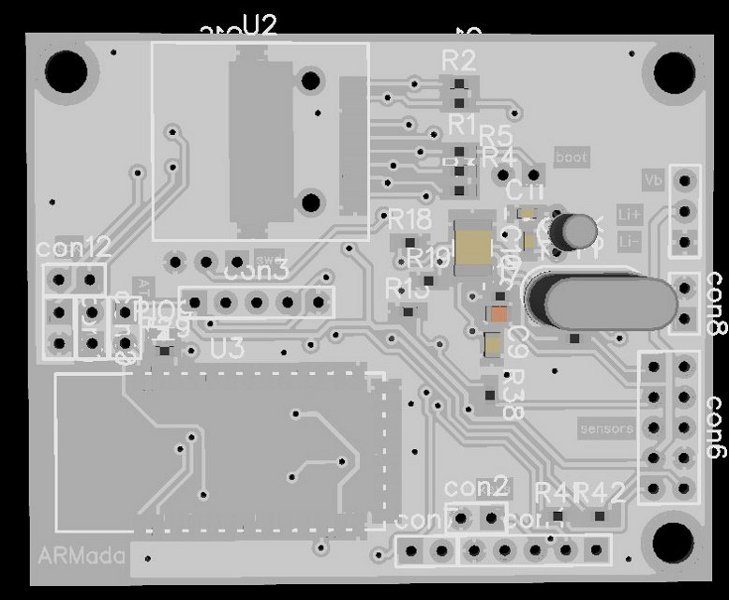

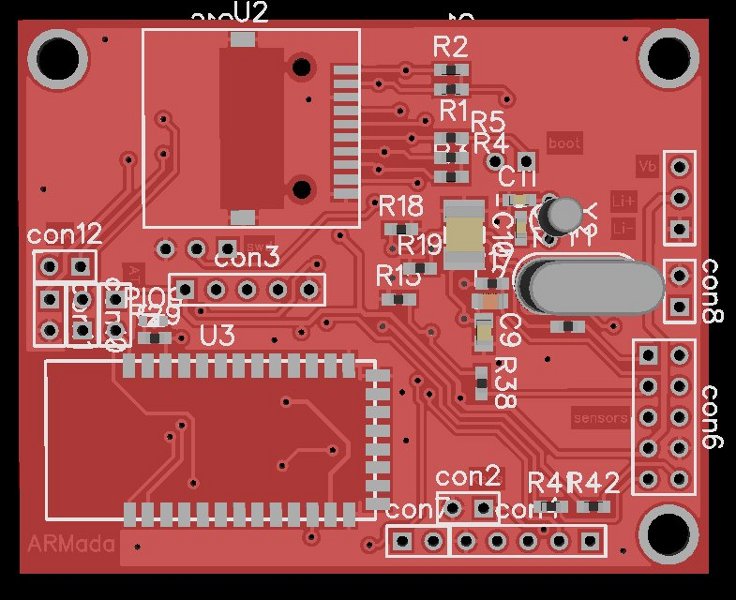

armada_top_red.jpeg [ 103.26 KiB | Просмотров: 8972 ]

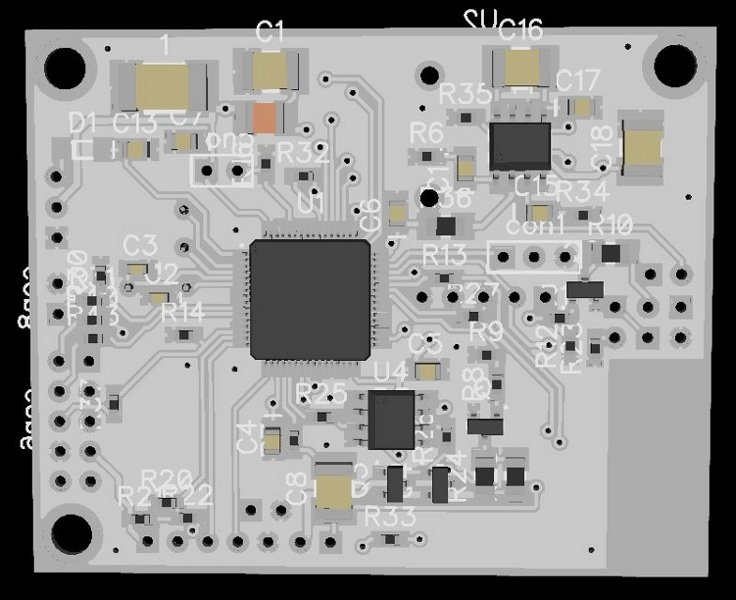

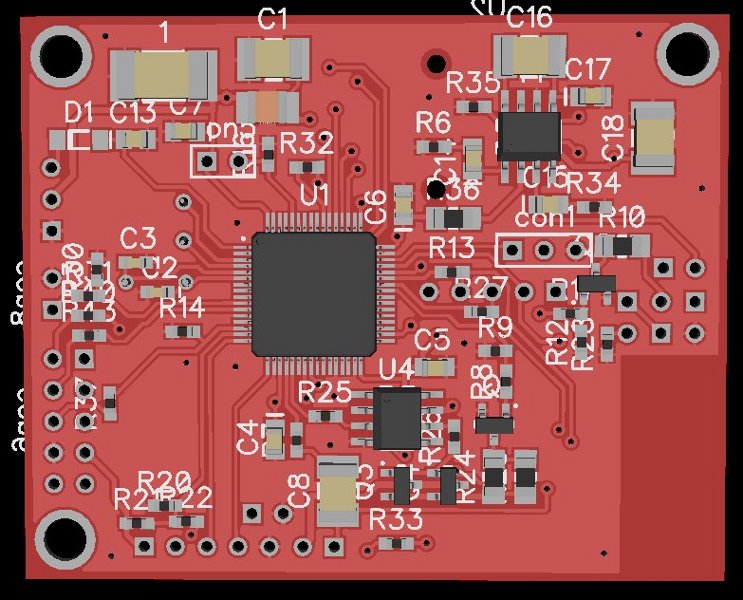

armada_bot_red.jpeg [ 90.54 KiB | Просмотров: 8972 ]
armada_top.jpeg [ 68.95 KiB | Просмотров: 8972 ]
armada_bot.jpeg [ 60.81 KiB | Просмотров: 8972 ]

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

LTagKirov
 Заголовок сообщения: Re: LTArmada
СообщениеДобавлено: 29 янв 2015, 16:52
Не в сети
Аксакал форума

Зарегистрирован: 29 авг 2011, 11:08
Сообщений: 1849
Pingvin писал(а):
так сказать - "предварительно окончательный" вариант.


где miniusb - немогу найти, вроде хотели добавить ?

_________________
"За 2 месяца максимум можно чертёж сделать, еще за 3 фундамент." (c) Номернабис
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTArmada
СообщениеДобавлено: 29 янв 2015, 16:59
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
LTagKirov писал(а):
Pingvin писал(а):
так сказать - "предварительно окончательный" вариант.


где miniusb - немогу найти, вроде хотели добавить ?



На повязку?
Если шить - то по swd удобней.


С USB не баловался пока.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

LTagKirov
 Заголовок сообщения: Re: LTArmada
СообщениеДобавлено: 29 янв 2015, 17:26
Не в сети
Аксакал форума

Зарегистрирован: 29 авг 2011, 11:08
Сообщений: 1849
Pingvin писал(а):
LTagKirov писал(а):
где miniusb - немогу найти, вроде хотели добавить ?

На повязку? Если шить - то по swd удобней.

Нам да, а пионеру без программатора, как быть? Он и про слово swd не сразу узнает ;) Про бутлоадер для ком порта даже не вспоминайте, в наш век планшетов и ноутбуков 8-)

_________________
"За 2 месяца максимум можно чертёж сделать, еще за 3 фундамент." (c) Номернабис
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTArmada
СообщениеДобавлено: 29 янв 2015, 17:36
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
LTagKirov писал(а):
Pingvin писал(а):
LTagKirov писал(а):
где miniusb - немогу найти, вроде хотели добавить ?

На повязку? Если шить - то по swd удобней.

Нам да, а пионеру без программатора, как быть? Он и про слово swd не сразу узнает ;) Про бутлоадер для ком порта даже не вспоминайте, в наш век планшетов и ноутбуков 8-)

С SD кары можно обновляться.
По Bluetooth.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

LTagKirov
 Заголовок сообщения: Re: LTArmada
СообщениеДобавлено: 29 янв 2015, 17:39
Не в сети
Аксакал форума

Зарегистрирован: 29 авг 2011, 11:08
Сообщений: 1849
Pingvin писал(а):
С SD кары можно обновляться.По Bluetooth.

Всё что угодно: только не самый простой и логичный вариант - мы не ищем лёгких путей :P

_________________
"За 2 месяца максимум можно чертёж сделать, еще за 3 фундамент." (c) Номернабис
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTArmada
СообщениеДобавлено: 29 янв 2015, 18:40
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
LTagKirov писал(а):
Pingvin писал(а):
С SD кары можно обновляться.По Bluetooth.

Всё что угодно: только не самый простой и логичный вариант - мы не ищем лёгких путей :P


И чего сложного в перепрошивке по блютусу?
Напротив - не надо корпус разбирать.
А с SD-шки можно шить в поле без компа.

Я не против USB, в принципе, но там в коробушке помимо платы ещё разъёмы будут, аккумулятор, бузер, ещё для зарядки гнездо, выключатель.
Каждый кубический миллиметр на счету.


Я Вам скину файлы.
Добавите microusb?
Но учтите, что слева и справа батарейки нависают над платой (по длине корпуса), там зазор 1-1,5 мм остается.
Еле-еле держатель SD карты помещается и БТ-модуль.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!


Последний раз редактировалось Pingvin 29 янв 2015, 18:47, всего редактировалось 1 раз.

Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTArmada
СообщениеДобавлено: 29 янв 2015, 18:45
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
И вообще - для "пионеров" проект сложноват, скажу прямо.
"Пионеры" в целевую аудиторию не входят, сори.


Но если поможете с USB разобраться - буду признателен.
Давайте замутим.
Но я пока не вижу, как это сделать?
Дырявить корпус будем?

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

LTagKirov
 Заголовок сообщения: Re: LTArmada
СообщениеДобавлено: 29 янв 2015, 18:53
Не в сети
Аксакал форума

Зарегистрирован: 29 авг 2011, 11:08
Сообщений: 1849
Pingvin писал(а):
Я не против USB, ... ещё для зарядки гнездо.
Добавите microusb ?
Кидай схему, печатку всё равно переразводить придётся, добавлю разъём USB его же и на зарядку использовать надо. АКБ обычно плоские ставят в гермопакете примерно 35х55х5мм 1200мА/ч
http://habrahabr.ru/post/208026/

Pingvin писал(а):
Дырявить корпус будем?
Индуктивную зарядку точно никто не повторит ;)


Вложения:
Комментарий к файлу: Футпринты миниусб, схему с дискавери срисуете
t.zip [2.68 KiB]
Скачиваний: 422

_________________
"За 2 месяца максимум можно чертёж сделать, еще за 3 фундамент." (c) Номернабис


Последний раз редактировалось LTagKirov 29 янв 2015, 19:09, всего редактировалось 2 раз(а).
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTArmada
СообщениеДобавлено: 29 янв 2015, 19:08
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Хорошо!
Активируйте DipTrace для некоммерческого использования - ног больше 300.
Сейчас расшарю файлы.

схема
https://yadi.sk/d/xPAsp8VvdgQod


плата
https://yadi.sk/d/lUbN9npseKjt5

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль
