DanGion
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 09 янв 2013, 10:13
Не в сети
Местный
Аватар пользователя

Зарегистрирован: 11 июн 2012, 17:43
Сообщений: 402
ДА вот я на DIP-SMD гибрид смотрю и не понимаю зачем там SMD. Особой разницы в габаритах нет, тогда зачем париться?

_________________
"Лучший пистолет - это автомат" (с) Управление «А» ЦСН ФСБ
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 09 янв 2013, 10:25
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)

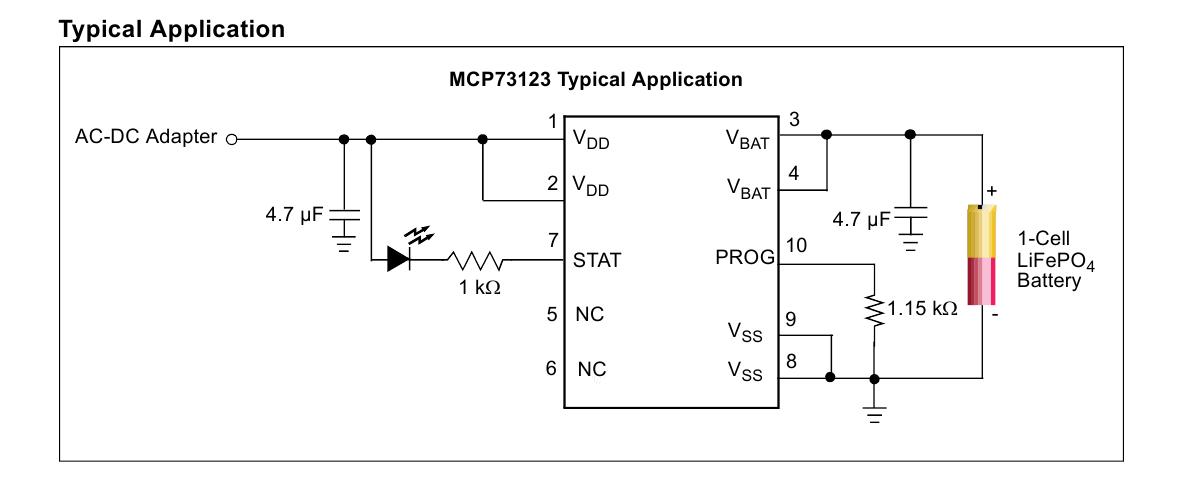

MCP73123/223

Lithium Iron Phosphate (LiFePO4) Battery Charge
Management Controller with Input Overvoltage Protection


Вложения:
mcp73123.jpeg [ 41.77 KiB | Просмотров: 7671 ]

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 09 янв 2013, 10:32
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
DanGion писал(а):
ДА вот я на DIP-SMD гибрид смотрю и не понимаю зачем там SMD. Особой разницы в габаритах нет, тогда зачем париться?

Это была "проба пера". :)
Односторонняя с JTAG - сойдет за "evaluation boards"!
Либо в габаритные макеты.
Сейчас есть 3 варианта разводки - без стабилизатора питания, со стабилизатором StepDown (6-12В питание) и со StepUP (от одной банки фосфатника или литиевой).
С первыми двумя все ясно.
А вот со StepUP ещё надо поэкспериментировать.
Та, что разведена - от 3,5 В работает по даташиту.
Есть микрухи от 1,5 В начинают молотить, их хочу попробовать, чтобы и в морозы все запускалось.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 09 янв 2013, 10:36
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Вот ещё в лабазе нарыл

MCP73812T-420I/OT
http://escor.ru/catalog/product/importnye_mic/mcp73812t_420i_ot/
Цитата:
Спецификации:
Battery Type: Li-Ion / Li-Polymer
Входное напряжение: 6 В
Battery Charge Voltage: 4.2 В
Charge Current Max: 500 мА
Battery IC Case Style: SOT-23
Количество выводов: 5
Number of Series Cells: 1
Рабочий диапазон температрур: -40°C ... +85°C
SVHC: No SVHC (19-Dec-2011)
Семейство: 73812
Battery Management Function: Charge Management
Входное напряжение максимальное: 6 В
Выходное напряжение максимальное: 4.2 В
Тип корпуса: SOT-23
Способ монтажа: SMD
Диапазон напряжения питания: 3.75 В ... 6 В


Не сильно дорогая.
Любопытно! :?
Пошел даташит качать...

P.S. "Тупая" микруха - без индикации и автоматического прекращения заряда. Тупо держит 4.2 В пока не выключишь.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

DanGion
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 09 янв 2013, 14:02
Не в сети
Местный
Аватар пользователя

Зарегистрирован: 11 июн 2012, 17:43
Сообщений: 402
Я вот сейчас смотрю на "беспроводную повязку" от LW и уже жалею, что не купил PRO-плату в своё время...

Пингвин! Можно узнать примерный роуд-мап проекта? Желающие на платы есть, но будет обидно если сейчас сделать платы, а через месяц появится плата с ВТ.

Pingvin писал(а):
"Тупая" микруха - без индикации и автоматического прекращения заряда. Тупо держит 4.2 В пока не выключишь.


Вполне нормально. Умные зарядки стоят дороже "тупых" собратьев.

_________________
"Лучший пистолет - это автомат" (с) Управление «А» ЦСН ФСБ
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 09 янв 2013, 15:45
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
DanGion писал(а):
Я вот сейчас смотрю на "беспроводную повязку" от LW и уже жалею, что не купил PRO-плату в своё время...

Пингвин! Можно узнать примерный роуд-мап проекта? Желающие на платы есть, но будет обидно если сейчас сделать платы, а через месяц появится плата с ВТ.

Pingvin писал(а):
"Тупая" микруха - без индикации и автоматического прекращения заряда. Тупо держит 4.2 В пока не выключишь.


Вполне нормально. Умные зарядки стоят дороже "тупых" собратьев.

Да не вопрос!
Повязка на повестке!
Только модульками не обзавелся ещё.
Два НС-04 на dx заказал.
Месяца 2-3 будут идти. :(
Но они только в Slave режиме работают, можно поробовать перепрошить.
Видел на алиэкспресс HC-05, но пока денег нет заказать, жду получки.
Ну и я тогда не буду торопиться с заказом в производсвто, да и с питанием надо вопрос решить.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

DanGion
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 09 янв 2013, 15:54
Не в сети
Местный
Аватар пользователя

Зарегистрирован: 11 июн 2012, 17:43
Сообщений: 402
Pingvin писал(а):
Повязка на повестке!
Только модульками не обзавелся ещё.
Два НС-04 на dx заказал.
Месяца 2-3 будут идти. :(
Но они только в Slave режиме работают, можно поробовать перепрошить.
Видел на алиэкспресс HC-05, но пока денег нет заказать, жду получки.
Ну и я тогда не буду торопиться с заказом в производсвто, да и с питанием надо вопрос решить.



Бррр... А так вроде же уже даже сделали не? Или ты про следующую ревизию?

_________________
"Лучший пистолет - это автомат" (с) Управление «А» ЦСН ФСБ
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 09 янв 2013, 16:12
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
DanGion писал(а):


Бррр... А так вроде же уже даже сделали не? Или ты про следующую ревизию?

Да я уже хотел покомпактнее заказать. :)
29x58 мм без стабилизатора, либо 29x70 мм со стабилизатором.
Двусторонние только.
Ну пусть теперь следующий релиз будет покомпактнее. :)

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

LTagKirov
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 09 янв 2013, 16:43
Не в сети
Аксакал форума

Зарегистрирован: 29 авг 2011, 11:08
Сообщений: 1849
про радиомодули без радио компонентов
http://www.icrobotics.co.uk/wiki/index. ... ransmitter

_________________
"За 2 месяца максимум можно чертёж сделать, еще за 3 фундамент." (c) Номернабис
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 09 янв 2013, 21:34
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
По поводу модулей - не мудрствуя лукаво взять такие платки под них
http://www.aliexpress.com/store/product/Bluetooth-Serial-Transceiver-Module-Base-Board-For-HC-06-or-Arduino-MEGA-2560-UNO-R3-A103/610196_645837383.html

Чуть подправить разводку Аскета (как раз 2 пина контроллера свободны - под Stаte и En использовать) - и аппаратная часть со стороны тага готова! :)
