Lechiy
 Заголовок сообщения: Re: SMD
СообщениеДобавлено: 31 окт 2012, 22:38
Не в сети
Новосел
Аватар пользователя

Зарегистрирован: 13 апр 2012, 13:25
Сообщений: 70
Откуда: Ижевск
Сегодня убрал стабилизатор
Подцепил 6в АКБ через 1 диод падение напряжения 0,8в
Работает
но по моему будут проблеммы на разряженном акб (завтра проверю)
и на заряженном когда 6,5в малость сбита контрасность экрана
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: SMD
СообщениеДобавлено: 31 окт 2012, 23:19
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Lechiy писал(а):
Сегодня убрал стабилизатор
Подцепил 6в АКБ через 1 диод падение напряжения 0,8в
Работает
но по моему будут проблеммы на разряженном акб (завтра проверю)
и на заряженном когда 6,5в малость сбита контрасность экрана

Я пару диодов ставил.
Максимально заряженная батарея выдает 6,8 Вольта.
Схема полностью работоспособна в пределах 4,5-5,5 Вольт.
Итого, при двух последовательных диодах схема должна стабильно работать при напряжении на аккумуляторе от 6 до 6,8 Вольт.
При каком напряжении батарея считается разряженной?

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

Lechiy
 Заголовок сообщения: Re: SMD
СообщениеДобавлено: 31 окт 2012, 23:51
Не в сети
Новосел
Аватар пользователя

Зарегистрирован: 13 апр 2012, 13:25
Сообщений: 70
Откуда: Ижевск
Разряженная выдавала 5,8 - 5,7
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: SMD
СообщениеДобавлено: 31 окт 2012, 23:57
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Lechiy писал(а):
Разряженная выдавала 5,8 - 5,7

5,8 - 1,6 = 4,2В.
Ну да, маловато.
Но и КРЕНка тут не поможет.

Но если один диод ставить

6,8 - 0,8 = 6 В.
Многовато для контроллера. :(

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

Lechiy
 Заголовок сообщения: Re: SMD
СообщениеДобавлено: 02 ноя 2012, 16:20
Не в сети
Новосел
Аватар пользователя

Зарегистрирован: 13 апр 2012, 13:25
Сообщений: 70
Откуда: Ижевск
Два дня гонял плату на одном диоде 3 игры + 5 часов в режиме покоя
Все просто отлично тока по под конец 3 игры стала нормальная контрасность экрана
Также сегодня попробовал прошить чистый процессор не снимая с платы.
Прошилось на 100%
Проверка на 96% выдала ошибку
Подключил все. Плата в ревгане. Полный сборос и все заработало после чего прошел игру нормально
Кстати прога которой раньше прошивал не пошла пришлось другой


Вложения:
9e16d287290ex.jpg [ 4.88 KiB | Просмотров: 14422 ]
cbefc1418912x.jpg [ 3.05 KiB | Просмотров: 14422 ]
c32e6107b666x.jpg [ 6.33 KiB | Просмотров: 14423 ]
Вернуться наверх
 Профиль

Lechiy
 Заголовок сообщения: Re: SMD
СообщениеДобавлено: 16 дек 2012, 21:24
Не в сети
Новосел
Аватар пользователя

Зарегистрирован: 13 апр 2012, 13:25
Сообщений: 70
Откуда: Ижевск
Что то меня переклинило вчера а куда идет 4-ое сопротивление 10Ком на Коре?
кто в курсе подскажите
Вернуться наверх
 Профиль

Lechiy
 Заголовок сообщения: Re: SMD
СообщениеДобавлено: 18 дек 2012, 22:33
Не в сети
Новосел
Аватар пользователя

Зарегистрирован: 13 апр 2012, 13:25
Сообщений: 70
Откуда: Ижевск
Полтора месяца схема без стабилизатора, на 1ом диоде, 6в.
Ни одного косяка. При этом проц прошит не снимая с платы.
Вопрос куда идет 4ое 10Ком сопротивление в Коре актуален
Вернуться наверх
 Профиль

Lechiy
 Заголовок сообщения: Re: SMD
СообщениеДобавлено: 09 фев 2013, 21:18
Не в сети
Новосел
Аватар пользователя

Зарегистрирован: 13 апр 2012, 13:25
Сообщений: 70
Откуда: Ижевск

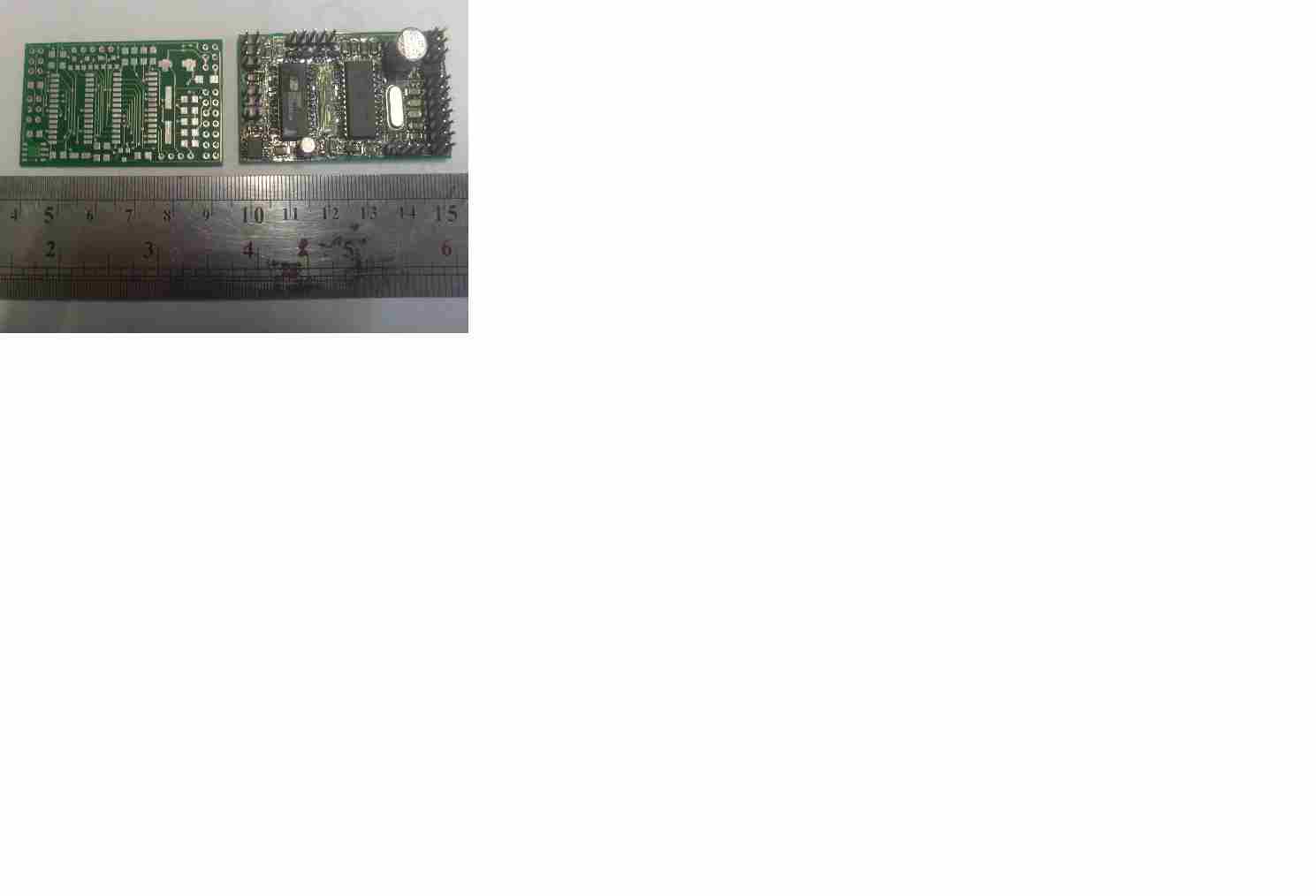

Неделю назад собрал смд плату.
Прошил проц прямо на плате, загнал звук. Все вроде работает хотя полных тестов не проводил но есть проблема. Усилитель TDA7052BT/N1 (смд корпус) оказывается он 0,5вт в отличии от TDA7052B 1вт. Звук в 3 раза тише. Нужно увеличить. Может кто что подсказать. А то я 2 усилка еще купил (не помню уже маркировку) и не помогло.


Вложения:
пл.jpg [ 35.07 KiB | Просмотров: 12662 ]
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: SMD
СообщениеДобавлено: 10 фев 2013, 10:31
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
А что за девайс?
В смысле - по какой схеме собирали?
По фото не очень понятно.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

Полотенчик
 Заголовок сообщения: Re: SMD
СообщениеДобавлено: 10 фев 2013, 16:05
Не в сети
Завсегдатай

Зарегистрирован: 26 май 2012, 23:13
Сообщений: 140
Видимо МТ Core, вроде больше нечему быть ))
