Черт, а идея ведь интересная!
Я даже кнопки видел со светодиодной подсветкой в продаже!
Но надо обмозговать - есть технические проблемки с реализацией.
Как одной ногой и диод зажечь, и кнопку опросить?
Вспомнил! Были интересные схемы, по моему, на эйсиэлектроникс, там одной ногой два диода включали/выключали поочерёдно.
Надо поискать, может пригодиться.

В ДИП память не заложил.
Попозже все же для SMD нарисую с памятью.

P.S. Кажется придумал как! Но кнопки должны работать на разрыв. Все предельно просто! На клемник подключаем светодиод (анод диода на +5В) последовательно с клавишей, работающей на разрыв (нормальнозамкнутой) - и всё! Нарисовать надо!

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!

Действительно - на джойстике можно отображать уровень жизни и ещё патроны кончились!
Кончились - загорелся центрпльный, к примеру, нажел на него - перезарядил!
Переключатели подойдут, типа таких
http://escor.ru/catalog/product/knopochnye/kd2_22brr_bez_fiksatsii/
дороговато, правда, и эти не очень симпатичные.
Будем искать ...

Или светодиодики отдельно от кнопок можно? Просто на один порт посадить.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!

Спасибо за идею!
Буду делать однозначно, уже решил как!
На Дестроере под большим пальцем правой руки будет мини-джойстик, на нем же и светодиоды жизни и патроны кончились.
Всё это дорбро на разъёме "джойстик" будет висеть.
Только на джойстик нужно теперь не "землю" заводить, а +5В (или и то и другое, на всякий случай).

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!

Чёрт! И для нормально-разомкнутых схему придумал.
Но тогда светодиод на вывод контроллера сажать надо.
С нормально-замкнутыми проще.
И в том и в другом случае ноги контроллера лучше к земле притянуть.
Но в случае с нормально-замкнутыми подтягивающий резистор можно и на ждойстике поставить, порты не менять.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!

ВОТ ОН, МОЗГОВОЙ ШТУРМ! )))
Pingvin, я все равно жду схему с памятью и верно прикрученными кнопками и светодиодами. Как только определитесь со всем, прошу отрисовать. Ну чтоб общаться можно было без фантазий. Я уже начинаю теряться в ваших джойстиках Да и в своих тоже

Подсветка джойстика, если кнопки расположены крестом, то верхняя и средний ряд на жизнь и доп функции, а нижняя кнопка на перезарядку. По идее будет эргономично. Перезарядка чаще всего нажимается, далее пореже аптечка и самая редкая оживление или еще что. Думаю, перезарядка самая нижняя и самая большая.
По цвету, попробую как это красивше
-----------------Зеленая------------------
-------красная желтая желтая------------
-----------------синяя--------------------

Вроде красиво. не вижу большой сложности в самодельном модуле кнопок из светодиодов. Светодиоды достаточно длинные, что бы их можно было вставить в просверленные в двух миллиметровом пластике отверстия и поджать все это добро снизу кнопками на плате. Да, чуть потолще, но пластик с кнопками уже можно как фальшпанель сверху корпуса оружия устанавливать. Причем, светодиоды если 10 мм взять, их можно обточить до любого размера и профиля. В общем, полет фантазии

_________________
Точно попавшая в цель стрела - есть результат тысячи промахов.

Схему уже начал чертить - сегодня нарисовал SMD контроллер в TinyCAD.
Но лучше тогда и разводить начну сразу - я всегда так делаю, потому как при разводке иногда схему приходиться подправлять (по ходу дела), чтобы удобней развести было.
С нормальнозамкнутыми схему портов не надо будет менять - так же один резистор на 1К.
Только легко ли такие найти?
Ну и 5В вывести на джойстик.
Нарисую!

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!

да, с нормально замкнутыми кнопками проблема. Видел только большие на 220МВ, кнопки, как в блоке курка на сайте описаны. Такие же мини кнопки в мышке, нужно прозвонить, вдруг подойдут. Как выход - герконы размыкающие. Когда-то выдел такие. Но блок магнитов... еще толще кнопки выходят.
Интересно, а выкрутимся ли с нормальнозамкнутыми.

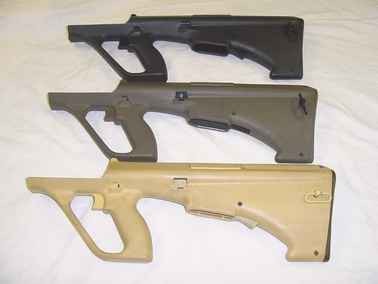

Приехало два корпуса б/у от AUG. Для лазертага очень и очень. Места просто завались. Буду думать, как излучатель и ствол прикручивать.
Приехало два корпуса б/у от пистолетов пулеметов типа УЗИ. Места достаточно для интеграции электроники.

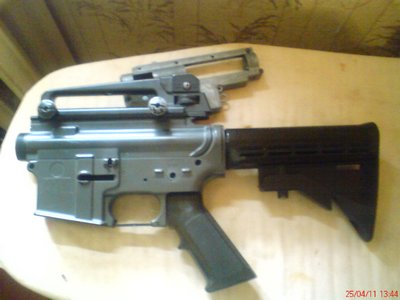

Корпуса от М4 - М16 смысла брать в россыпь нет. Разве что если удастся подешовке взять комплект с рукояткой, обоймой, цевьем и прикладом (приклад обязательно пустотелый! С ним места гораздо больше.). В рассыпуху дорого набирать. Да и места маловато, как для винтовки. Аккумулятор большой сложно будет туда добавить.

_________________
Точно попавшая в цель стрела - есть результат тысячи промахов.

По поводу второго оружия, оптимальный вариант, в полноценном оружии установить возможность переключаться на ведомое. Через разьем, который на повязку, подключаемся к ведущему оружию двумя проводами на вывод LED светодиода повязки. Все, как только там появился плюс - блокировка выстрелов. Причем, ожидание сигнала блокировки можно снимать с того же Int. В режиме ведомого оружия сигнализация отключения повязки должна быть либо очень тихой, либо только свет.

_________________
Точно попавшая в цель стрела - есть результат тысячи промахов.

Дело в том что придется разделить и программно отработку второго оружия. Второй ствол в основном снайпера просят - пистолет для ближнего боя. А у пистолета урон и дальность должны быть ниже чем у снайпеской винтовки. Так что надо либо отслеживать переключение стволов и менять параметры сигнала, либо делать два независимых канала поддержки оружия на основном блоке.

_________________
Нет предела совершенству, но ресурсы заканчиваются быстро.

Всё проще - таги оба полнофункциональны, но ведомый блокируется ведущим тагом при окончании "жизней".

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
