Pingvin
СообщениеДобавлено: 16 авг 2011, 19:24
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Еще, смотрю, на схеме Сергея предусмотрено подключение LCD-дисплея.
А дорого ли они стоят и какой рабочий диапазон темпиратур?
Сдается мне, морозы они не любят.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

ASM
СообщениеДобавлено: 16 авг 2011, 20:04
Не в сети
Завсегдатай

Зарегистрирован: 13 авг 2011, 01:14
Сообщений: 153
Откуда: Moscow
trener писал(а):
А чем плох ATMEGA8 + внешняя память , вариант очень доступный , как говорится дёшево и сердито, к тому-же на этом контроллере есть уже несколько разработок у многих есть программатор для него, а у кого нет, то делается простейший программатор на ЛПТ порт за пол часа.


Не пора ли мигрировать на Atmega328? Цена почти та же, памяти в 4 раза больше. Обвес тот же.

_________________
LaserTag своими руками? Легко! http://3zu.ru/projects/lasertag/wiki
Вернуться наверх
 Профиль

ASM
СообщениеДобавлено: 16 авг 2011, 20:14
Не в сети
Завсегдатай

Зарегистрирован: 13 авг 2011, 01:14
Сообщений: 153
Откуда: Moscow
На тему что должно быть так отметил в тикете тут:
* http://3zu.ru/issues/26

Так же замечу, что кол-во ног это фигня, можно использовать для расширения:
* Мультиплексер: HEF4051BP
* Сдвиговый регистр: 74HC4094N

ГРАБЛИ: перед покупкой узнайте с какой частотой оно может работать.
К примеру для 74HC4094N пришлось вставлять задержки, потому что он не в состоянии
жрать очень быстро код.

Учитывая что закупал всё оптом, буду делать на них, но вам советую подобрать
что то более "быстрое" (искать по номеру: 4051, 4094, с фразой standart logick).

_________________
LaserTag своими руками? Легко! http://3zu.ru/projects/lasertag/wiki
Вернуться наверх
 Профиль

ASM
СообщениеДобавлено: 16 авг 2011, 20:23
Не в сети
Завсегдатай

Зарегистрирован: 13 авг 2011, 01:14
Сообщений: 153
Откуда: Moscow
Pingvin писал(а):
С платами возиться я не любитель.
Еще бы оптику готовую взял.


Напишите свой город в профиле. Если вы из Москвы, могу дать одну такую: http://3zu.ru/projects/circuts-and-firm ... %D1%8F-v02

Она представляет из себя просто распаянный на ножки ATMega..8, кто не любит мучатся с платами самое то :-D

На тему программатора, можете купить:
* http://www.new-technik.ru/product/stk500/ -- дорогой вариант, но за то USB
* http://www.masterkit.ru/main/set.php?code_id=216002 -- такой (я его брал рублей за 300)

_________________
LaserTag своими руками? Легко! http://3zu.ru/projects/lasertag/wiki
Вернуться наверх
 Профиль

tommy
СообщениеДобавлено: 16 авг 2011, 20:24
Не в сети
Местный

Зарегистрирован: 13 июл 2011, 17:05
Сообщений: 475
Откуда: Perm
меги вообще дешево стоят. atmega8 - 35р, 32 - 70р, 64 - 100р. может сразу на арм? 200р и у нас дофигищи ног, 72МГц и хз как это распаять на одной стороне :)
Вернуться наверх
 Профиль

ASM
СообщениеДобавлено: 16 авг 2011, 21:59
Не в сети
Завсегдатай

Зарегистрирован: 13 авг 2011, 01:14
Сообщений: 153
Откуда: Moscow
tommy писал(а):
меги вообще дешево стоят. atmega8 - 35р, 32 - 70р, 64 - 100р. может сразу на арм? 200р и у нас дофигищи ног, 72МГц и хз как это распаять на одной стороне :)


Причем это даже не шутка:
http://www.fclab.ru/2011/07/06/2684
http://iteadstudio.com/store/index.php? ... cts_id=397
http://www.atmel.com/dyn/resources/prod ... oc6175.pdf

Но думаю до этого нужно ещё дорасти :-D
Всё очень сомнительно. Да и осциллограф потянуть 72МГц думаю мало у кого есть.
(хотя по ссылке теже 20 mHz)

ATMega88 используется та процентов на 40

_________________
LaserTag своими руками? Легко! http://3zu.ru/projects/lasertag/wiki
Вернуться наверх
 Профиль

Pingvin
СообщениеДобавлено: 17 авг 2011, 08:50
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
ASM писал(а):
Pingvin писал(а):
С платами возиться я не любитель.
Еще бы оптику готовую взял.


Напишите свой город в профиле. Если вы из Москвы, могу дать одну такую: http://3zu.ru/projects/circuts-and-firm ... %D1%8F-v02

Она представляет из себя просто распаянный на ножки ATMega..8, кто не любит мучатся с платами самое то :-D

На тему программатора, можете купить:
* http://www.new-technik.ru/product/stk500/ -- дорогой вариант, но за то USB
* http://www.masterkit.ru/main/set.php?code_id=216002 -- такой (я его брал рублей за 300)


А могу ли я посредством JTAG отлаживать прошивку для ATMega непосредственно в разработанном устройстве?
По первой ссылке - там контроллер нужно вставлять в программатор.

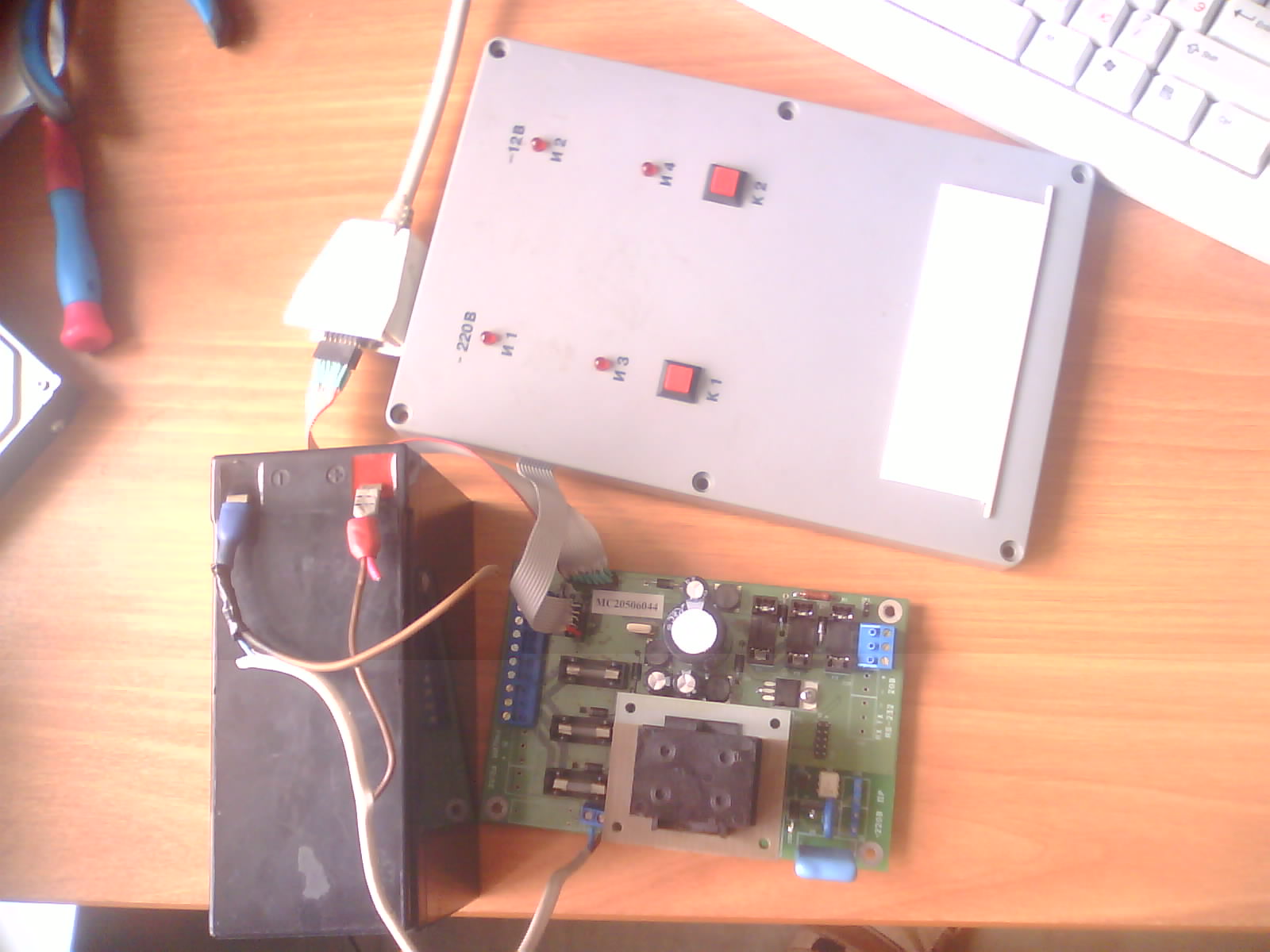

А нельзя как то так (извените за качество фоток, с телефона снимал):
Вложение:
Комментарий к файлу: dev1
dev1.jpg [ 191.15 KiB | Просмотров: 11297 ]





Вложение:
Комментарий к файлу: dev2
dev2.jpg [ 142.69 KiB | Просмотров: 11297 ]




Вложение:
dev3.jpg [ 144.41 KiB | Просмотров: 11297 ]

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

tommy
СообщениеДобавлено: 17 авг 2011, 09:19
Не в сети
Местный

Зарегистрирован: 13 июл 2011, 17:05
Сообщений: 475
Откуда: Perm
Цитата:
А могу ли я посредством JTAG отлаживать прошивку для ATMega непосредственно в разработанном устройстве?
да, можно. breakpoint'ы ставить, выполнять пошагово, регистры смотреть и т.д.

лазертаг не такое уж и сложное устройство, чтоб jtag совсем уж был необходим.
Вернуться наверх
 Профиль

Pingvin
СообщениеДобавлено: 17 авг 2011, 09:33
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
tommy писал(а):
Цитата:
А могу ли я посредством JTAG отлаживать прошивку для ATMega непосредственно в разработанном устройстве?
да, можно. breakpoint'ы ставить, выполнять пошагово, регистры смотреть и т.д.

лазертаг не такое уж и сложное устройство, чтоб jtag совсем уж был необходим.


Ну, уж если "переползать" на ATMega, то с комфортом! :)
А где можно подобный шнурочек приобрести?

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

Pingvin
СообщениеДобавлено: 17 авг 2011, 09:43
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
А как быть с этим?


Контакты TCK,TDO,TDI,TMS,RESET,TRST не должны использоваться в проекте. Для более полной информации по подключению ARM JTAG обращайтесь к документации на Ваш контроллер.

Кстати, у Сергея в схеме они используются!
