идея пеленгуемых радиометок не дает спокойно жить

Страница 5 из 7

[ Сообщений: 69 ]

На страницу Пред. 1, 2, 3, 4, 5, 6, 7 След.

Для печати

Предыдущая тема | Следующая тема

Автор

Сообщение

SERG_LT

Заголовок сообщения: Re: идея пеленгуемых радиометок не дает спокойно жить

Добавлено: 26 апр 2014, 16:42

Завсегдатай

Зарегистрирован: 11 фев 2014, 14:47
Сообщений: 241
Откуда: Жаркий Юг

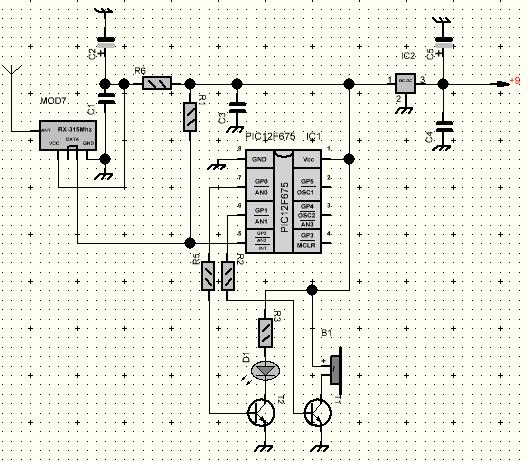

Принцип простой. Передатчики (аномалии) передают кодированный сигнал, все одинаковый. Приемник ловит сигнал, и начинает считать время присутствия сигнала в эфире, при этом издавая предупреждающий "пик" и мигает св-м. Чем дольше находишься в "аномалии", чем чаще пикает детектор, пока не наступает "смерть". Хотел сделать фиксацию смерти в ЕЕПРОМ ПИКа, но потом отказался. Приемники эти модулей - сверхрегенераторы. У них есть особенность "затягивания" сигнала. Т.е. идешь, попал в зону действия, отступаешь назад на 3-5 шагов, только тогда отпускает. Ну и конечно шумят сверхачи при отсутствии несущей очень сильно, без кодировки никак.
Во время игры 2 или 3 передатчика потерялись, подвели разъемы питания, в траве их не видно. Хорошо, что себестоимость небольшая, не так обидно.

Вложения:

1.JPG [ 80.42 KiB | Просмотров: 11255 ]

Вернуться наверх

LTagKirov

Заголовок сообщения: Re: идея пеленгуемых радиометок не дает спокойно жить

Добавлено: 20 май 2014, 13:25

Аксакал форума

Зарегистрирован: 29 авг 2011, 11:08
Сообщений: 1849

http://www.compel.ru/2010/06/30/radiomo ... -do-80-km/
Для тех кто может земноводное убить одним взглядом 8-)

_________________
"За 2 месяца максимум можно чертёж сделать, еще за 3 фундамент." (c) Номернабис

Вернуться наверх

LTagKirov

Заголовок сообщения: Re: идея пеленгуемых радиометок не дает спокойно жить

Добавлено: 29 май 2014, 10:21

Аксакал форума

Зарегистрирован: 29 авг 2011, 11:08
Сообщений: 1849

http://habrahabr.ru/post/224459/
радиоподелка на сверхрегенераторах с исходниками

_________________
"За 2 месяца максимум можно чертёж сделать, еще за 3 фундамент." (c) Номернабис

Вернуться наверх

SERG_LT

Заголовок сообщения: Re: идея пеленгуемых радиометок не дает спокойно жить

Добавлено: 30 май 2014, 21:40

Завсегдатай

Зарегистрирован: 11 фев 2014, 14:47
Сообщений: 241
Откуда: Жаркий Юг

Если не надо разбивать метки по группам, то в приемник работает как простой фильтр на 1 Кгц, а в передатчике генератор на 1Кгц, соответственно. Нет необходимости слать кучу посылок для отсеивания помех. Если частота присутствует в эфире достаточно долгое время, то начинаем работать.

Вернуться наверх

LTagKirov

Заголовок сообщения: Re: идея пеленгуемых радиометок не дает спокойно жить

Добавлено: 10 июн 2014, 11:40

Аксакал форума

Зарегистрирован: 29 авг 2011, 11:08
Сообщений: 1849

Поигрались с такими устройствами, очень понравилось, можно считать задача решена и изобретать велосипед незачем
http://habrahabr.ru/post/220875/

http://www.alibaba.com/product-detail/i ... 38858.html
http://www.alibaba.com/product-detail/b ... 73969.html

_________________
"За 2 месяца максимум можно чертёж сделать, еще за 3 фундамент." (c) Номернабис

Вернуться наверх

Pacifist

Заголовок сообщения: Re: идея пеленгуемых радиометок не дает спокойно жить

Добавлено: 10 июн 2014, 22:43

Аксакал форума

Зарегистрирован: 27 ноя 2011, 00:22
Сообщений: 1569
Откуда: Україна

LTagKirov писал(а):

Хорошая вещичка. Но мне все-таки кажется $20 дороговато, нет?
Оно ж по уму как изделие и не надо, красивая круглая плата тож не обязательна, можно и на прямоугольной поболше размером .
Тот же НС-05, только вид сбоку и в четыре раза дороже. Но функционал - то что надо.

Интересно, возьмется кто-то когда-то за правку прошивки НС-05 ? Ведь вроде все есть, и среда, и RTOS, знай только вешай задачи

. Ту же повязку можно было бы на одном таком модуле да парочке ключей организовать. Или вот такие прибамбасы рассыпные.

_________________
Нет предела совершенству, но ресурсы заканчиваются быстро.

Вернуться наверх

LTagKirov

Заголовок сообщения: Re: идея пеленгуемых радиометок не дает спокойно жить

Добавлено: 11 июн 2014, 10:32

Аксакал форума

Зарегистрирован: 29 авг 2011, 11:08
Сообщений: 1849

Pacifist писал(а):

Хорошая вещичка. Но мне все-таки кажется $20 дороговато, нет?

Мы купили 6 шт итого с доставкой по 4,30уе, с корпусом и батарейкой. Недостатки тоже есть, на андроид 2.х неработает нужно минимум 4 версия или иФон.

Pacifist писал(а):

Интересно, возьмется кто-то когда-то за правку прошивки НС-05 ? Ведь вроде все есть, и среда, и RTOS,

Закзчик будет - сделаем, если у вас есть подходящие контакты пишите в личку 8-)

_________________
"За 2 месяца максимум можно чертёж сделать, еще за 3 фундамент." (c) Номернабис

Вернуться наверх

LTagKirov

Заголовок сообщения: Re: идея пеленгуемых радиометок не дает спокойно жить

Добавлено: 30 июн 2014, 15:56

Аксакал форума

Зарегистрирован: 29 авг 2011, 11:08
Сообщений: 1849

В выходные "чинил" древний советский приёмник http://rw6ase.narod.ru/000/rprl_p/neywa_rp204.html
В эфире почти ничего интерестного, одни "танцы драконов" 8-)

А потом дай думаю попробую сделать радиомаячок и найти с помощью магнитной антенны. Быстренько накидал на макетке генератор на двух транзисторах 1200кгц (1,2МГц) с батарейкой "крона" с антеной 1,5м, раскручивался на верёвке(за антенну) и кидался в лес по миномётной траектории

Дальность броска примерно 50..70метров.

Сигнал передатчика в лесу обнаруживается примерно с 30метров, далее не подходя делал два пеленга с базой 20..30м на бумаге с компасом и определял где упал передатчик. На одну попытку бросок-поиск-нахождение уходит примерно 15..20 минут с таким неприспособленным приёмником. Если подойти ближе приёмник перестает "показывать" направление и ловит со всех сторон. На 4 попытке сигнал пропал, скорее всего механическое повреждение, вся конструкция была замотана в бумагу и скотч.

ИТОГО: Китайские СВ приёмники стоят недорого около 500р, передатчик маяк стоит не больше 100р.
В принципе неплохая альтернатива 433МГц диапазону, главное приёмники готовые с магнитной антенной есть в магазине.

Схема примерно такая - кусок между L3 и SA1.2

Паралелльно конденсатору C5 или C6(одному из), добавлен конденсатор 0,1..1мкф, после этого генератор будет пищать , иначе на обычный радиовещательный приёмник сигнал не услышать.

_________________
"За 2 месяца максимум можно чертёж сделать, еще за 3 фундамент." (c) Номернабис

Вернуться наверх

LTagKirov

Заголовок сообщения: Re: идея пеленгуемых радиометок не дает спокойно жить

Добавлено: 31 июл 2014, 13:23

Аксакал форума

Зарегистрирован: 29 авг 2011, 11:08
Сообщений: 1849

В очередной раз попался вопрос о разрешениях на используемые частоты.

http://base.garant.ru/12190800/

Цитата:

9. Аппаратура управления моделями самолетов, катеров и т.п. (игрушками) в полосах радиочастот 28,0 - 28,2 МГц и 40,66 - 40,70 МГц с допустимой мощностью излучения передатчика не более 1 Вт, в полосе радиочастот 26,957 - 27,283 МГц с допустимой мощностью излучения передатчика не более 10 мВт.
....
Радиомикрофоны в полосах радиочастот 66 - 74 МГц, 87,5 - 92 МГц и 100 - 108 МГц с допустимой мощностью излучения передатчика не более 10 мВт.
....
Детские радиосигнальные и радиопереговорные устройства, а также устройства радиоконтроля за ребенком в полосах радиочастот 38,7 - 39,23 МГц и 40,66 - 40,7 МГц с мощностью излучения передающих устройств до 10 мВт
.....
Неспециализированные (любого назначения) устройства в полосах радиочастот: 26,957 - 27,283 МГц, 40,660 - 40,700 МГц и 433,075 - 434,790 МГц с допустимой мощностью излучения передатчика не более 10 мВт;
....

25. Индукционные устройства в полосе радиочастот:
9 - 59,75 кГц с максимальной напряженностью магнитного поля 72 дБ (мкА/м) на расстоянии 10 м;
59,75 - 60,25 кГц, 70 - 119 кГц, 6765 - 6795 кГц, 13,553 - 13,567 МГц и 26,958 - 27,283 МГц с максимальной напряженностью магнитного поля 42 дБ (мкА/м) на расстоянии 10 м;
60,25 - 70 кГц с максимальной напряженностью магнитного поля 69 дБ (мкА/м) на расстоянии 10 м;
119 - 135 кГц с максимальной напряженностью магнитного поля 66 дБ (мкА/м) на расстоянии 10 м;
7400 - 8800 кГц с максимальной напряженностью магнитного поля 9 дБ (мкА/м) на расстоянии 10 м;
10,2 - 11 МГц с максимальной напряженностью магнитного поля 4 дБ (мкА/м) на расстоянии 10 м.
26. Устройства для обнаружения передвижения и устройства радиосигнализации в полосе радиочастот 24,05 - 24,25 ГГц с максимальной эквивалентной изотропно излучаемой мощностью передатчика не более 100 мВт.

27. Устройства радиочастотной идентификации в полосе радиочастот:
13,553 - 13,567 МГц с максимальной напряженностью магнитного поля 60 дБ (мкА/м) на расстоянии 10 м;
866,6 - 867,4 МГц с максимальной эффективно излучаемой мощностью передатчика не более 100 мВт.

Так любимый "милитаристами" LowBand, можно легально использовать без разрешения 1 Вт хорошая мощность.
КВ диапазон тоже запрещён не полностью, можно найти участки для работы без разрешения.
Вещательный УКВ, тоже можно, причём по всех ширине частотного участка.

_________________
"За 2 месяца максимум можно чертёж сделать, еще за 3 фундамент." (c) Номернабис

Вернуться наверх

SERG_LT

Заголовок сообщения: Re: идея пеленгуемых радиометок не дает спокойно жить

Добавлено: 31 июл 2014, 19:51

Завсегдатай

Зарегистрирован: 11 фев 2014, 14:47
Сообщений: 241
Откуда: Жаркий Юг

А зачем все это? У тов. уже есть готовые модули на 433Мгц. Не фонтан, конечно, но работают. Для использования на малых дистанциях надо загрубить чутье LM393 (второго, выходного компаратора), при этом почти не будет "белого шума" на выходе приемника. А дальше подобрать длину антенны. Я использовал 1\4 длины волны в виде спирали, а потом по чуть обрезал. Вообще, модули лучше брать на 315Мгц, меньше помех от сигналок, хотя если за городом, то все равно.
Плохо, что не получается достаточно стабильно реализовать именно измерение уровня сигнала (напряженности э-м поля), а не просто наличие сигнала в эфире.
