Pingvin
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 15 авг 2012, 08:01
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Вот исходники, там же прошивка.
Но повторюсь - тестить и тестить.
Баг серьёзный обнаружил - ключ перестал узнаваться.
Думал, в eeprom что то затерается, сделал снимки eeprom, сравнил - код ключа верный.
Значит при чтении не то считывал.
Поправил и функцию чтения.
Пока не глючила, но тестить...


Вложения:
LTAscetic_Atmega32_lcd.zip [292.09 KiB]
Скачиваний: 412

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 15 авг 2012, 08:10
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)

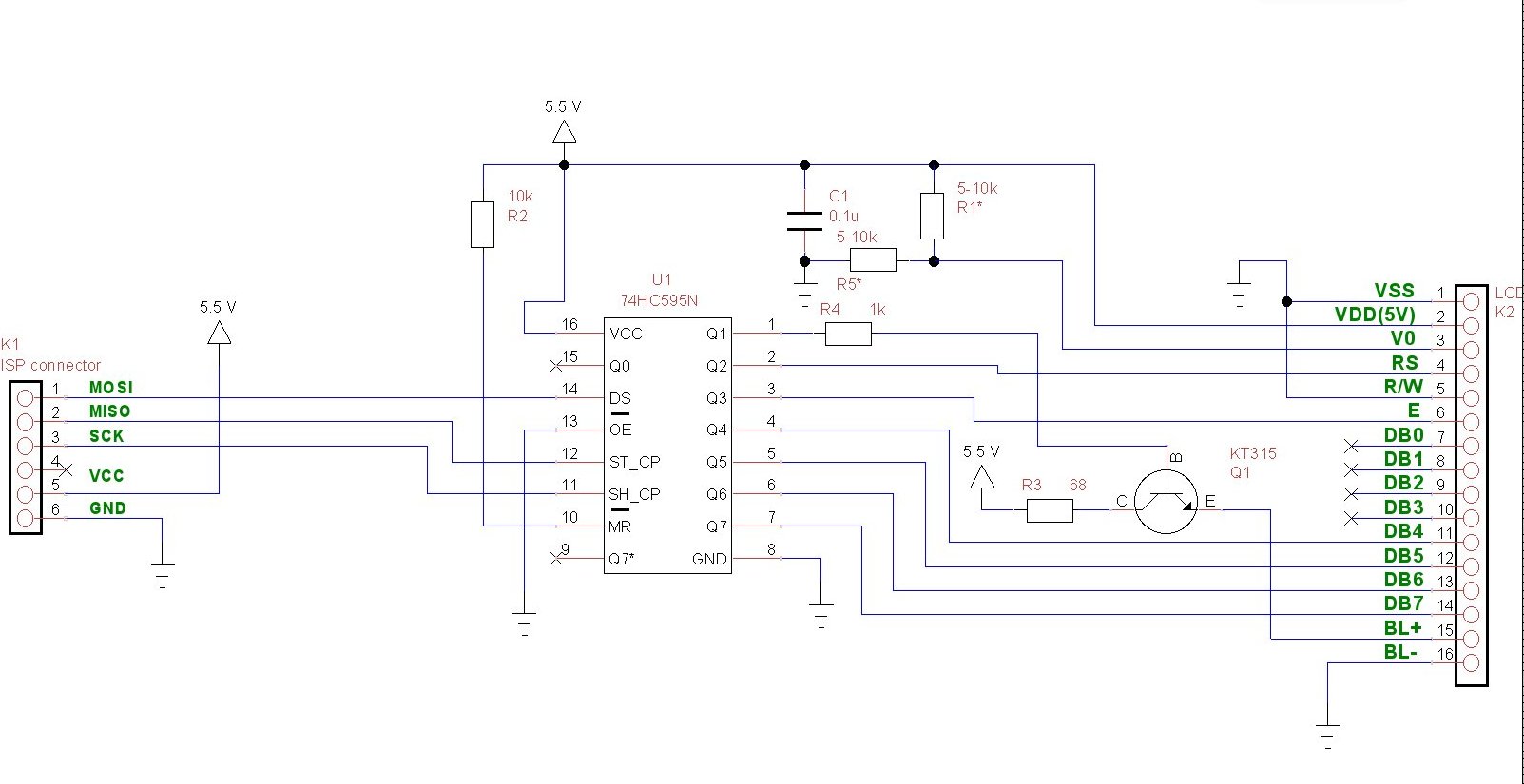

Прошивка настроена для работы с таким шилдиком
Но я хочу и SMD шилдик собрать.
Там немного по другому сдвиговый к ЖКИ подключен, но подправить прошивку - 6 секунд! ;)
Только по контрастности - верхний резистор у меня 1К (тот что к +5В подключен), а тот что к земле - 10К.
Надо подбирать, либо переменник ставить.


Вложения:
LTAsceticShildSchem.jpeg [ 101.95 KiB | Просмотров: 7556 ]

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 15 авг 2012, 09:28
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Опять баг вылез. :(
На этот раз действительно в eeprom данные потерлись. :?
Попробовал по другому объявить переменную, в которой храниться код ключа.
Тестирую...
Исходники перезалил, пробуйте.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 15 авг 2012, 12:37
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Фотошаблоны печатной платы.


Вложения:
LTAscetic_DIP_2_PCB_negative.pdf.zip [51.39 KiB]
Скачиваний: 396
LTAscetic_DIP_2_PCB_positive.pdf.zip [51.31 KiB]
Скачиваний: 402

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

furhunter
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 15 авг 2012, 13:15
Не в сети
Старожил
Аватар пользователя

Зарегистрирован: 31 май 2012, 23:29
Сообщений: 507
Откуда: Украина, Энергодар
Pingvin писал(а):
furhunter, будь добр, посмотри пожалуйста, ты когда свой девайс на FT232R под виндой к компьютеру подключаешь, появляется ли в "Мой компьютер"->"управление"->"Оборудование" новый COM-порт?
Просто QtSerialPort видит только те порты, которые видны в оборудовании, а всякие виртуальные, созданные при помощи спец. программ - не видит. :(
Вот и думаю, будет ли написанная софтинка работать с FT232R? :?


Ставится спец драйвер один раз и затем подключай FT232R, создается COM порт, его можно и как и обычный переназначить на любую цифру. В программах выбирается как обычный COM. Видится как обычный компорт. У меня проблем не было с ним. Перепробавал все программы под Atmega, везде виден.

Могу дома потестить. Отпишусь

_________________
Точно попавшая в цель стрела - есть результат тысячи промахов.
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 15 авг 2012, 13:46
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
furhunter писал(а):
Pingvin писал(а):
furhunter, будь добр, посмотри пожалуйста, ты когда свой девайс на FT232R под виндой к компьютеру подключаешь, появляется ли в "Мой компьютер"->"управление"->"Оборудование" новый COM-порт?
Просто QtSerialPort видит только те порты, которые видны в оборудовании, а всякие виртуальные, созданные при помощи спец. программ - не видит. :(
Вот и думаю, будет ли написанная софтинка работать с FT232R? :?


Ставится спец драйвер один раз и затем подключай FT232R, создается COM порт, его можно и как и обычный переназначить на любую цифру. В программах выбирается как обычный COM. Видится как обычный компорт. У меня проблем не было с ним. Перепробавал все программы под Atmega, везде виден.

Могу дома потестить. Отпишусь

Спасибо, значит должно работать! :)
Нужна такая же штуковина. :?

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

furhunter
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 15 авг 2012, 13:58
Не в сети
Старожил
Аватар пользователя

Зарегистрирован: 31 май 2012, 23:29
Сообщений: 507
Откуда: Украина, Энергодар
Pingvin писал(а):
Прошивка настроена для работы с таким шилдиком
Но я хочу и SMD шилдик собрать.
Там немного по другому сдвиговый к ЖКИ подключен, но подправить прошивку - 6 секунд! ;)
Только по контрастности - верхний резистор у меня 1К (тот что к +5В подключен), а тот что к земле - 10К.
Надо подбирать, либо переменник ставить.


А можно SMD вариант без переделки прошивки сделать? Как то это неправильно - несколько прошивок. Если микросхема та же самая???? по идее проишвку менять не нужно.

_________________
Точно попавшая в цель стрела - есть результат тысячи промахов.
Вернуться наверх
 Профиль

furhunter
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 15 авг 2012, 14:03
Не в сети
Старожил
Аватар пользователя

Зарегистрирован: 31 май 2012, 23:29
Сообщений: 507
Откуда: Украина, Энергодар
Pingvin писал(а):
Спасибо, значит должно работать! :)
Нужна такая же штуковина. :?


На SMD платы легко ставиться FT232RQ-R вместо MAX. Корпус - квадрат- сторона 5мм, безвыводный. Единственное - пайка :) Микропаяльник с жалом 0,5 мм обязательно. А лучше фен.

_________________
Точно попавшая в цель стрела - есть результат тысячи промахов.
Вернуться наверх
 Профиль

furhunter
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 15 авг 2012, 16:56
Не в сети
Старожил
Аватар пользователя

Зарегистрирован: 31 май 2012, 23:29
Сообщений: 507
Откуда: Украина, Энергодар
Отловил на платах еще одну ошибочку -JTAG разводка

_________________
Точно попавшая в цель стрела - есть результат тысячи промахов.
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 15 авг 2012, 17:41
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
furhunter писал(а):
Pingvin писал(а):
Прошивка настроена для работы с таким шилдиком
Но я хочу и SMD шилдик собрать.
Там немного по другому сдвиговый к ЖКИ подключен, но подправить прошивку - 6 секунд! ;)
Только по контрастности - верхний резистор у меня 1К (тот что к +5В подключен), а тот что к земле - 10К.
Надо подбирать, либо переменник ставить.


А можно SMD вариант без переделки прошивки сделать? Как то это неправильно - несколько прошивок. Если микросхема та же самая???? по идее проишвку менять не нужно.

Там выводы Q1...Q7 подключены к ЖКИ по другому.
Да прошивку то и не надо менять.
В хедере задается на каком выводе сдвигового сидит тит или иной вывод ЖКИ.
6 секунд делов!
Можно несколько хедеров иметь для разного "железа".
Или просто отказатся от ДИП варианта.
Я ошибку в SMD шилдике нашёл, уже поправил, но не выложил ещё.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль
