Pingvin
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 16 авг 2012, 17:00
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
kruzago писал(а):
Дисплей, а значит и кнопки джойстика в каждом таге мне не нужны...

Можно сделать подключаемыми - один дисплей и джойстик на все таги.

Цитата:
Вопрос по прошивке актуален также. Я в этом деле "0"...

Неплохой повод начать знакомиться! ;) :)

Цитата:
Ещё вопрос от чего Вы питаете свои таги?


Два основных варианта - аккумуляторная батарея 6В (через два гасящих диода) и Никель-Металлгидридные на 4,8 В (напрямую).

Цитата:
Вроде никакие дорожки на плате не должны измениться, т.е. мне пойдет плата для дип варианта нового образца?

Подойдет.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

furhunter
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 16 авг 2012, 17:15
Не в сети
Старожил
Аватар пользователя

Зарегистрирован: 31 май 2012, 23:29
Сообщений: 507
Откуда: Украина, Энергодар
Нашел. КЗ было. 8 нога на массу висит.

_________________
Точно попавшая в цель стрела - есть результат тысячи промахов.
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 16 авг 2012, 17:21
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
furhunter писал(а):
Нашел. КЗ было. 8 нога на массу висит.


8-я это же питание!
Если дымила - то дорожка, микруха должна быть живой.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

kruzago
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 17 авг 2012, 00:06
Не в сети
Новосел

Зарегистрирован: 06 июл 2012, 00:16
Сообщений: 51
Откуда: Брянск
Цитата:
Можно сделать подключаемыми - один дисплей и джойстик на все таги.

тогда, наверное, так и сделаю, все таки, у дисплея больше функций. Да и переделать потом под беспроводной админ пульт проще будет.
А как быть с TouchMemory? Не нужен он мне, как сделать чтобы вместо него был простой переключатель?
Вернуться наверх
 Профиль

furhunter
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 17 авг 2012, 09:12
Не в сети
Старожил
Аватар пользователя

Зарегистрирован: 31 май 2012, 23:29
Сообщений: 507
Откуда: Украина, Энергодар
Плату переразвел. Вроде все нюансы, которые обнаружены при паянии, учел. БП и усилок теперь вмещаются. Сегодня буду травить и пробовать по новой.

JTAG у меня так и не видится AVR. даже 4.16. Pingvin, есть разводка платы под твою версию JTAG. Или фото сделай и прошивку для JTAG найди. В общем, не понимаю, в чем проблема пока. Со схемой разводку сравнивал. Все верное.

По платке RL232 выводы TX и RX - подписи на выходном разъеме поменяй местами

_________________
Точно попавшая в цель стрела - есть результат тысячи промахов.
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 17 авг 2012, 10:30
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
furhunter писал(а):
Плату переразвел. Вроде все нюансы, которые обнаружены при паянии, учел. БП и усилок теперь вмещаются. Сегодня буду травить и пробовать по новой.

JTAG у меня так и не видится AVR. даже 4.16. Pingvin, есть разводка платы под твою версию JTAG. Или фото сделай и прошивку для JTAG найди. В общем, не понимаю, в чем проблема пока. Со схемой разводку сравнивал. Все верное.

По платке RL232 выводы TX и RX - подписи на выходном разъеме поменяй местами

Запитывается программатор как?
Я беру питание от программируемой платы.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 17 авг 2012, 10:36
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Ну давай сравнивать.


Вложения:

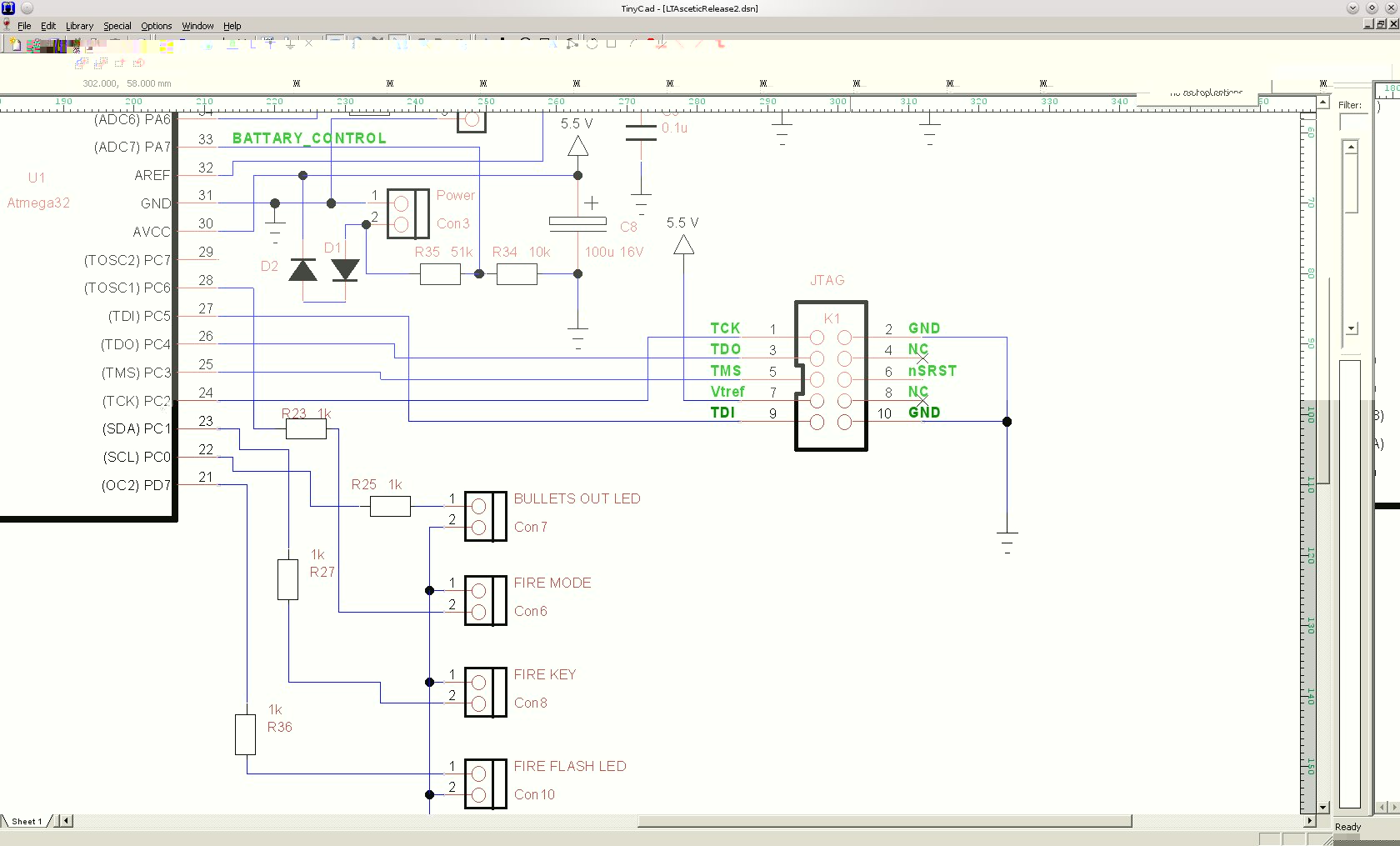

JTAG_SMD.jpeg [ 247.64 KiB | Просмотров: 7024 ]
JTAG_DIP.jpeg [ 199.88 KiB | Просмотров: 7029 ]

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 17 авг 2012, 10:37
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Ты случайно фьюз не потер JTAG Enable?

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

furhunter
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 17 авг 2012, 11:44
Не в сети
Старожил
Аватар пользователя

Зарегистрирован: 31 май 2012, 23:29
Сообщений: 507
Откуда: Украина, Энергодар
Ага! питание то от USB беру. Запитаюсь сегодня от платы.

Выверенная плата. Ошибок найденных хачу.


Вложения:
LTAscetik_mini_V.6.00_часы_LM2596_tda7267a.rar [140.66 KiB]
Скачиваний: 357

_________________
Точно попавшая в цель стрела - есть результат тысячи промахов.
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 17 авг 2012, 12:06
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
И на самом программаторе фьюзы проверь - может тактируется от внутреннего генератора, а не от кварца.
И меня проверь заодно - правильно ли я на схеме SMD Атмегу32 нарисовал?
Ноги не попутал?

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
