Отмечусь в теме. Вопросы камрада Rom очень помогли. Я в платах и пайках совсем начинающий. Протравил платы и даже собрал парочку вроде работоспособных ( кстати, первая плата не получилась - срисовывал дорожки из файла LT8-v3-DIP.brd и не обратил внимания, что там изображение уже отзеркалено, для печати по технологии ЛУТ )). Прошиваються чипы вроде нормально. С платами датчиков попадания пока видимо заминка - подключаю к плате управления, плата управления пищит динамиком, на плате датчиков мигает красный светодиод. И так постоянно. Нельзя как-то проверить работоспособность платы ТАГ8 , без подключения платы датчиков? Замкнуть какие-то контакты?

_________________
Разве жить – не значит удивляться снова и снова?

А как отключить античит ( проверку подключена ли повязка с датчиками попаданий )? Контакты замкнуть , или что-то поменять в прошивке? Дело в том, что платы управления собрал, а вот с платами датчиков что-то не вышло вроде (при подключении плата управления пищит динамиком, а на плате с датчиком мигает красный светодиод ). Хочу проверить, рабочие ли платы управления без подключения датчиков.

_________________
Разве жить – не значит удивляться снова и снова?

За античит отвечает резистор 330 кОм с пятой ножки контроллера на землю - на схеме это R2

_________________
Лазертаг - приходите к нам с друзьями, а лучше со своими врагами.

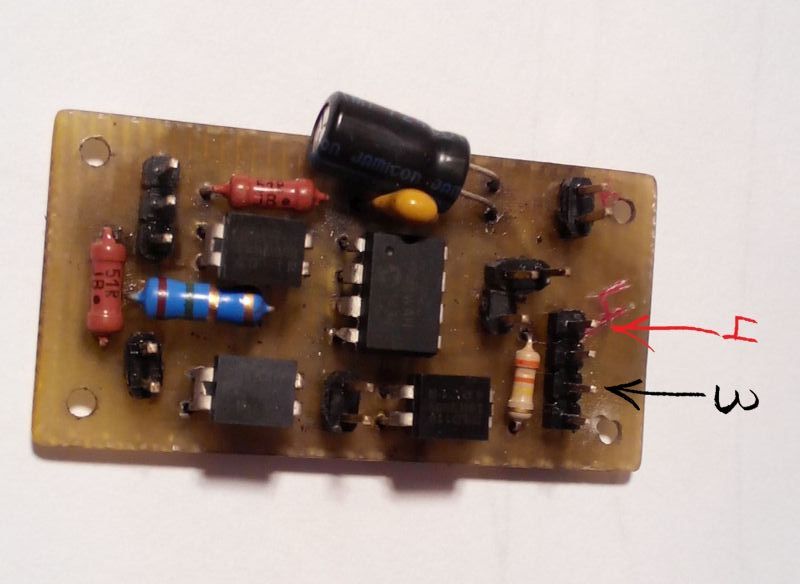

Не совсем понял? Заземлить его - то есть вывод 4 на повязку ( красная стрелка на фото ) соединить с минусовой землей ( контакт 3 , на фото черная стрелка )?

_________________
Разве жить – не значит удивляться снова и снова?

Зачем заземлить ? Просто убрать

_________________
Лазертаг - приходите к нам с друзьями, а лучше со своими врагами.

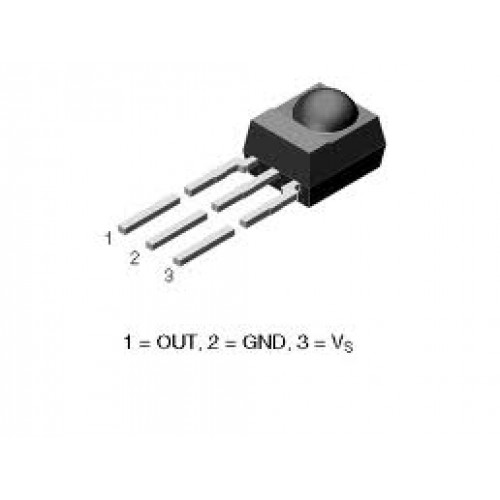

Урра! Заработало вроде ). Платки датчиков не работали по причине моей невнимательности ( просто скопировал плату не разобравшись что куда ). Оказалось у TSOP4836 другой порядок выводов на ножках ( я использовал их ), а разводка платы LT8-v3 выполнена под семейство tsop17xx.

_________________
Разве жить – не значит удивляться снова и снова?

Прошил одну плату ТАГ8 под пульт и получил из другой долгожданный бдышь из динамика и мигание светодиода.

_________________
Разве жить – не значит удивляться снова и снова?

Нашел в Польше магазин где TSOP34856 чуть меньше доллара стоят и всегда есть в продаже. А дома больше трех долларов и под заказ. кто-то тут печатал что на этих ТСОПах чувствительность лучше и как следствие дальность поражения увеличивается.

Абалдеть! Вся электроника для таг8 около 10 долларов!

Все, экономлю на пиве, буду клепать электронику тут) Эх, а дома две платки готовые остались. Всетаки меня не покидает мысль о том что классно было бы еще иметь прошивку превращающую таг8 в пульт. Очень удобно - прошил 10 плат как оружие, а одну как пульт. Pacifist уже выкадывал здесь прошивку под пульт, но потом удалил( Сам пока не знаю где что менять в исходниках для таких превращений. Кстати в Польше далеко не все знают про лазертаг. Видел один клуб и он кстати процветал - никакой конкуренции и клиентов валом. На Джимовой электронике кстати. А вот сейчас живу в Щецине, довольно большом городе. Тут есть несколько пейнтбольных клубов, страйкеры даже есть, а про лазертаг никто даже и не слышал. Во всяком случае те у кого я спрашивал. Точно говорят что основная проблема лазертага в том что про него мало знают. А население очень даже платежеспособное...
