Микросхему усилителя через тот же транзистор полевой по питанию глушить. К примеру, с ноги ИК диода снимается импульс, с которого через времязадающую цепь на транзисторный ключ, включенный по питанию к микросхеме звука. Импульс зарядит времязадающую цепь, а та продержит питание звуку необходимое время. Далее отключение. Интересно, а такой маневр на включение с ноги, где генерится звук, можно сделать? Тогда вообще проблем не будет. Звук сам себя включает

_________________
Точно попавшая в цель стрела - есть результат тысячи промахов.

Совершенно верно.
Если помните - в первых версиях Аскета стоял транзистор на ножке усилителя - как раз для ввода его в режим IDLE - когда усилитель практически ничего не потребляет.
Но проблема в том, что по даташиту на этой же ноге контенсаитор стоит 47 мкФ, и чтобы ему зарядиться и вывести усилок из спячки требуется какое-то время.
Я, по совести - не пробовал, не проверял, какое время для этого нужно. Может теперь попробую.
Но если время потребуется достаточно большое, то это, ИМХО, не годиться.
Выстрел с секундной задержкой (к примеру) после нажатия на курок - как то не вдохновляет....
Но надо пробовать.
Либо переходить на более экономичный усилок.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!

Да ногу то можно выкроить - я, наверно, JTAG уберу - хватит и отладочной платы для дебаженья.
Тем более - прошивку теперь пользователи смогут менять через COM (USB) порт.
Главное - чтобы выход из эконом. режима происходил достаточно быстро - ну, хотя бы, не более полсекунды...

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!

JTAG всей бригадой может подойти под блютуз и радиосвязь.

_________________
Точно попавшая в цель стрела - есть результат тысячи промахов.

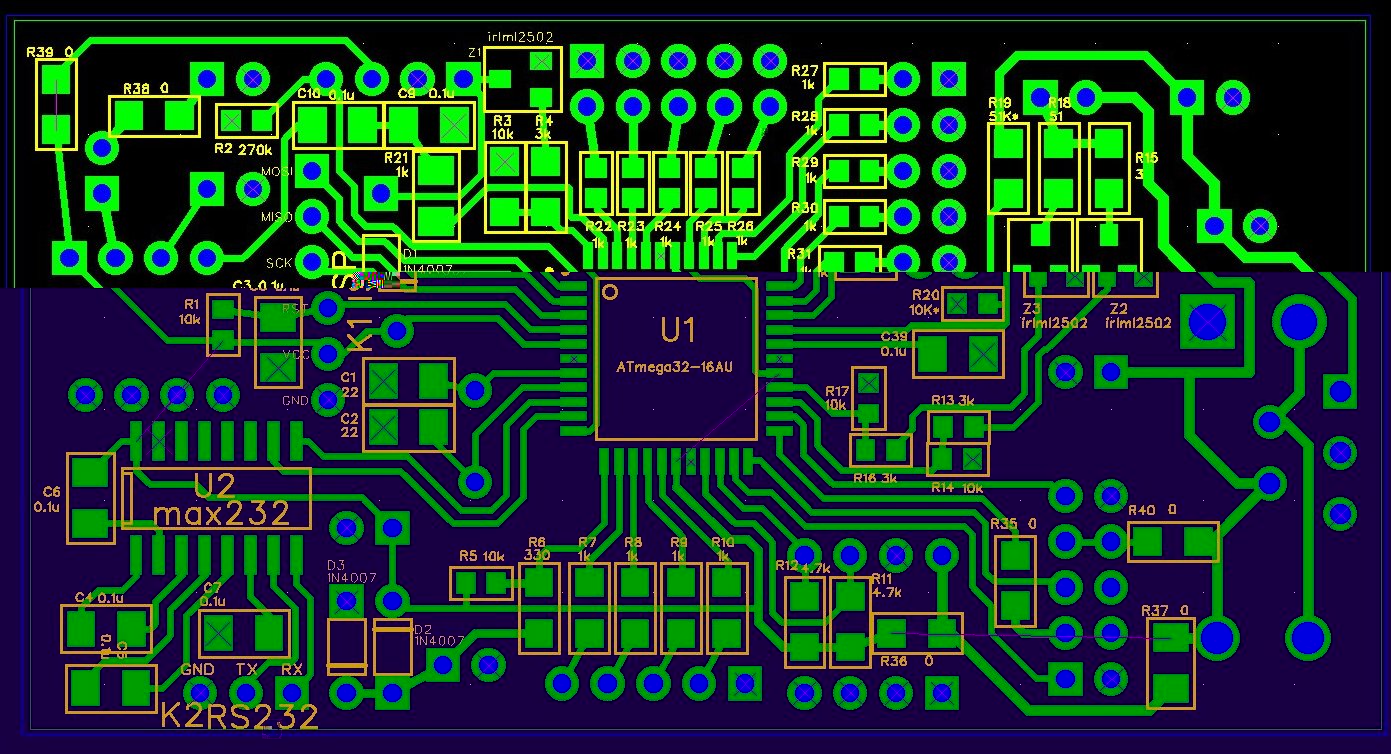

Захотелось избавиться от перемычек - развел ещё вариант, полностью односторонний.
Заодно ужал немного - теперь размеры платы 40x75 мм (было 45x80 мм).

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!

КРАСОТА

_________________
Точно попавшая в цель стрела - есть результат тысячи промахов.

Pingvin, не знаю может ли это помочь, но наткнулся я случайно на такую статью... Там парень сделал что-то типа плеера с одной кнопкой и картой микроСД, схемы есть. Может пригодится.
http://disorder.ru/archives/tag/sd-wav

Тут соглашусь, мне лично непонятно, но красиво

А что за площадки с значкем "Х"? Это типа на слой земли соединение? Если да то как это реализовано для СМД компонентв?
3 шт. соединения не разведены? Они вроде беспроблемно разводятся ...
Сорь за критику.. просто бросилось в глаза...

_________________
Нет предела совершенству, но ресурсы заканчиваются быстро.

Совершенно верно!
X- значит на земле.
Для СМД компонентов это реализовано узенькими перемычками между "землей" и контактной площадкой элемента.
Просто на рисунке не видно "заливку" "земли".
А соединения, что не разведены - это все "сидит" на питании 5 Вольт.
У контроллера эти ножки соединены внутри корпуса, но программа этого не понимает, и отображает, что выводы не соединены.
А резисторы с номиналом 0 Ом играют роль перемычек и соединяют "питание 5 В" с ... "питанием 5 В"!
А софтинке для развода это пофиг.
"Перемычки" нужны, чтобы "земля" не прерывалась дорожками со всех сторон - чтобы не было "островов"!
Иначе цепь питания компонентов оборвется.
