furhunter
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 03 ноя 2012, 21:38
Не в сети
Старожил
Аватар пользователя

Зарегистрирован: 31 май 2012, 23:29
Сообщений: 507
Откуда: Украина, Энергодар
Ага. Насколько только это выгоднее и эффективнее обычной микросхемки усилителя и одного вывода с проца на звук . :)

_________________
Точно попавшая в цель стрела - есть результат тысячи промахов.
Вернуться наверх
 Профиль

furhunter
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 04 ноя 2012, 14:05
Не в сети
Старожил
Аватар пользователя

Зарегистрирован: 31 май 2012, 23:29
Сообщений: 507
Откуда: Украина, Энергодар
Но зато на транзисторах, при питании от 12 вольт можно 20W выдать. Типа - гаубица :) Шоб усе боялись подойти :)

_________________
Точно попавшая в цель стрела - есть результат тысячи промахов.
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 04 ноя 2012, 16:40
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Да сейчас не буду этим заморачиваться - может попозже...
Надо дооформить то что есть.
Не пробовал новую прошивку?

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

furhunter
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 05 ноя 2012, 11:20
Не в сети
Старожил
Аватар пользователя

Зарегистрирован: 31 май 2012, 23:29
Сообщений: 507
Откуда: Украина, Энергодар
нет пока еще. Отпишусь по факту.

_________________
Точно попавшая в цель стрела - есть результат тысячи промахов.
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 06 ноя 2012, 11:18
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)

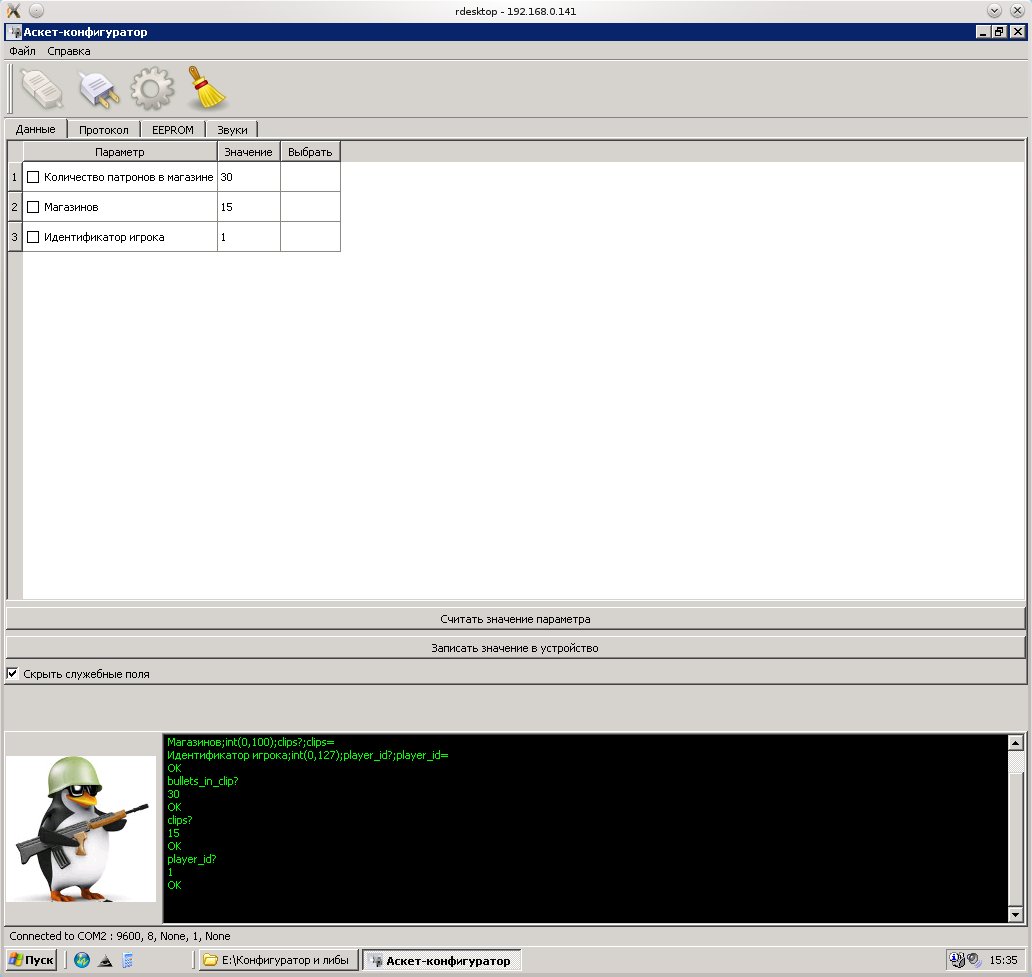

"Подружил" конфигуратор с кириллицей (вернее - терминал)! ;) :)
Теперь названия параметров можно на русском задавать.

С командами ещё не пробовал- пойду проверю! ;)

По сути - допиливать надо в основном конфигуратор.
В прошивку только команд добавить, это не сложно! :)


Вложения:
Config_Cyrill.jpeg [ 93.75 KiB | Просмотров: 5529 ]

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

furhunter
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 06 ноя 2012, 16:56
Не в сети
Старожил
Аватар пользователя

Зарегистрирован: 31 май 2012, 23:29
Сообщений: 507
Откуда: Украина, Энергодар
Блин, фантастика!!!! Шикарно будет. :)

_________________
Точно попавшая в цель стрела - есть результат тысячи промахов.
Вернуться наверх
 Профиль

Pacifist
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 07 ноя 2012, 01:39
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 27 ноя 2011, 00:22
Сообщений: 1569
Откуда: Україна
Pingvin писал(а):
Уже прикинул, как можно на контроллере усилок D замутить!
Нужно два ШИМ выхода - один для формирования положительной полуволны, второй - для отрицательной.
Так же четыре полевика для моста.
http://sound.westhost.com/articles/pwm.htm
Каждый ШИМ управляет одним плечём моста.
RAW-чик же теперь должен быть 16 битным, младший байт - положительная полуволна, старший, отрицательная.
А в остольном - все то же самое! ;) :)
Интересно, интересно... :?

А я вам когда еще такое предлагал в этой же ветке ? ;)
viewtopic.php?f=5&t=1565&p=8998&hilit=pwm#p8998

_________________
Нет предела совершенству, но ресурсы заканчиваются быстро.
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 07 ноя 2012, 07:27
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Pacifist писал(а):
Pingvin писал(а):
Уже прикинул, как можно на контроллере усилок D замутить!
Нужно два ШИМ выхода - один для формирования положительной полуволны, второй - для отрицательной.
Так же четыре полевика для моста.
http://sound.westhost.com/articles/pwm.htm
Каждый ШИМ управляет одним плечём моста.
RAW-чик же теперь должен быть 16 битным, младший байт - положительная полуволна, старший, отрицательная.
А в остольном - все то же самое! ;) :)
Интересно, интересно... :?

А я вам когда еще такое предлагал в этой же ветке ? ;)
viewtopic.php?f=5&t=1565&p=8998&hilit=pwm#p8998


Ну вот - "созрели"! :)
Получается - ATiny на аппаратном уровне может рулить плечами моста?
Круто!
Обязательно поищу, умеет ли так же ATmega. ;)

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

tommy
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 07 ноя 2012, 15:49
Не в сети
Местный

Зарегистрирован: 13 июл 2011, 17:05
Сообщений: 475
Откуда: Perm
Pingvin писал(а):
Каждый ШИМ управляет одним плечём моста.
RAW-чик же теперь должен быть 16 битным, младший байт - положительная полуволна, старший, отрицательная.
А в остольном - все то же самое! ;) :)
скорее всего, даж одним ШИМом можно обойтись (таймер1 может сразу две ноги в противофазу (ноль/плюс) дрыгать, даж менять особо ничего не придётся). а вот зачем надо 16бит? положительная может отличаться от отрицательной?
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTAscetik
СообщениеДобавлено: 07 ноя 2012, 18:41
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
tommy писал(а):
Pingvin писал(а):
Каждый ШИМ управляет одним плечём моста.
RAW-чик же теперь должен быть 16 битным, младший байт - положительная полуволна, старший, отрицательная.
А в остольном - все то же самое! ;) :)
скорее всего, даж одним ШИМом можно обойтись (таймер1 может сразу две ноги в противофазу (ноль/плюс) дрыгать, даж менять особо ничего не придётся). а вот зачем надо 16бит? положительная может отличаться от отрицательной?

Нет, не выйдет!
Проанализируй работу усилка класса D!
Одно плечо всегда должно быть закрыто!
Вернее - два транзистора, стоящие по диагонали.
В это время другие два транзистора "рисуют" свою полуволну, рисуют как раз изменением скважности.
Как только полярность сигнала меняется, работу начинает другая пара, а эти два закрываются.
Почему 16 бит?
Ну потому что ЦАП у нас 8 битный, а работать будут два ЦАПа, и "кушать" они будут данных в 2 раза больше.
Хотя...
Можно один бит использовать как знак ("+" или "-"), а остальные 7 бит скармливать тому или иному ШИМу, в зависимости от знака.

_________________
