flex81
 Заголовок сообщения: Простая мишень
СообщениеДобавлено: 18 авг 2015, 21:31
Не в сети
Редкий гость
Аватар пользователя

Зарегистрирован: 01 окт 2012, 12:29
Сообщений: 18
Хотим сделать тир для практической стрельбы. Есть у кого нибудь схема мишени для лазертага? Хотелось бы что нибудь как мишень от LaserWar RGB. Заранее спасибо. Горит при попадании несколько секунд и все.
Вернуться наверх
 Профиль

onegray
 Заголовок сообщения: Re: Простая мишень
СообщениеДобавлено: 19 авг 2015, 01:22
Не в сети
Новосел

Зарегистрирован: 10 авг 2015, 13:46
Сообщений: 60
В качестве простого решения, можете взять ардуинку и подсоединить только ИК-датчик и индикаторный диод. Можно еще и динамик. Если закажете китайские детальки - уложитесь в 5$. Про свое решение для ардуино я уже писал - viewtopic.php?f=5&t=4093&start=241
Вернуться наверх
 Профиль

dmitrogon
 Заголовок сообщения: Re: Простая мишень
СообщениеДобавлено: 19 авг 2015, 08:51
Не в сети
Частый гость

Зарегистрирован: 11 дек 2012, 20:04
Сообщений: 32
Откуда: Ярославль
Я открывал подобную тему. Вот viewtopic.php?f=5&t=2445&start=20
Вернуться наверх
 Профиль

flex81
 Заголовок сообщения: Re: Простая мишень
СообщениеДобавлено: 19 авг 2015, 11:54
Не в сети
Редкий гость
Аватар пользователя

Зарегистрирован: 01 окт 2012, 12:29
Сообщений: 18
Спасибо. Не нашел сразу через поиск.
Вернуться наверх
 Профиль

flex81
 Заголовок сообщения: Re: Простая мишень
СообщениеДобавлено: 19 авг 2015, 12:11
Не в сети
Редкий гость
Аватар пользователя

Зарегистрирован: 01 окт 2012, 12:29
Сообщений: 18
onegray писал(а):
В качестве простого решения, можете взять ардуинку и подсоединить только ИК-датчик и индикаторный диод. Можно еще и динамик. Если закажете китайские детальки - уложитесь в 5$. Про свое решение для ардуино я уже писал - http://www.open-tag.ru/forum/viewtopic. ... &start=241

Я совсем не электронщик. Могу понять только - купи это тут, и соедини это так.... ).
Мишень за 300 руб - это я понял).
Расскажите для "убивателей" - где что лучше купить и как соединить.)
Вернуться наверх
 Профиль

onegray
 Заголовок сообщения: Re: Простая мишень
СообщениеДобавлено: 19 авг 2015, 13:27
Не в сети
Новосел

Зарегистрирован: 10 авг 2015, 13:46
Сообщений: 60

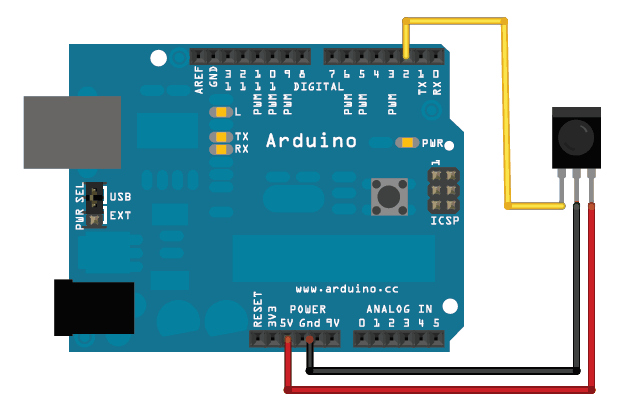

Добываете Arduino Uno или Nano и датчик TSOP4856. Подключаете к Pin2 вот так:
http://www.ladyada.net/images/sensors/a ... na4602.gif

К Pin5 подключаете или динамик, или обычный цветной диод.

Скачиваете среду разработки ардуино и запускаете в ней вот этот упрощенный скетч -
https://github.com/onegray/LaserTag-Med ... target.zip

Убеждаетесь что все работает, и можно будет чуть усовершенствовать схему и код, добавить RGB диод.
Вернуться наверх
 Профиль

flex81
 Заголовок сообщения: Re: Простая мишень
СообщениеДобавлено: 19 авг 2015, 15:02
Не в сети
Редкий гость
Аватар пользователя

Зарегистрирован: 01 окт 2012, 12:29
Сообщений: 18
Arduino отсюда?
http://ru.aliexpress.com/item/1-unids-N ... 54222.html
Вернуться наверх
 Профиль

flex81
 Заголовок сообщения: Re: Простая мишень
СообщениеДобавлено: 19 авг 2015, 15:12
Не в сети
Редкий гость
Аватар пользователя

Зарегистрирован: 01 окт 2012, 12:29
Сообщений: 18
TSOP4856 покупаю тут?
http://ru.aliexpress.com/item/TSOP4856/2039932507.html
Вернуться наверх
 Профиль

Pacifist
 Заголовок сообщения: Re: Простая мишень
СообщениеДобавлено: 19 авг 2015, 15:17
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 27 ноя 2011, 00:22
Сообщений: 1569
Откуда: Україна
flex81 писал(а):
TSOP4856 покупаю тут?
http://ru.aliexpress.com/item/TSOP4856/2039932507.html
flex81 писал(а):
Arduino отсюда?
http://ru.aliexpress.com/item/1-unids-N ... 54222.html


Благословляю! :D

_________________
Нет предела совершенству, но ресурсы заканчиваются быстро.
Вернуться наверх
 Профиль

onegray
 Заголовок сообщения: Re: Простая мишень
СообщениеДобавлено: 19 авг 2015, 16:06
Не в сети
Новосел

Зарегистрирован: 10 авг 2015, 13:46
Сообщений: 60
flex81 писал(а):
TSOP4856 покупаю тут?
http://ru.aliexpress.com/item/TSOP4856/2039932507.html

Что-то там доставка дорогая... Закажите лучше вот тут 10шт TSOP34856 за 8$.
http://ru.aliexpress.com/item/Into-the- ... 35556.html
Вернуться наверх
 Профиль
