Да вообще всё как-то мутно. Где бы найти нормальный систематиированный источник информации по всем этим вопросам, что таки можно, что - нет...

Ничего не понятно. Например, для PMR-раций (446 МГц) мощность ограничена 0,5 Вт - довольно много. Для CB (27 МГц) радиостанций - так вообще 10 Вт. Но из этого не следует, что я могу взять радиомодуль с подходящим под полосу битрейтом, настроенный на один из каналов PMR, и юзать 500 мВт. Таких модулей-то не бывает (я не находил).

А с 433 МГц всё не лучше, чем с 2.4 ГГц. Получается, с точки зрения законодательства проблема дальности связи неразрешима даже в масштабах лазертага? Без использования смартфонов и интернета, разумеется...

Конечно, лицензирование на маленькую мощность решает вопрос. Приделать более мощную антенну и изменить настройки - личное дело пользователя...

Пойти в местный связьнадзор и спросить. Там люди хоть и перешли на капиталистический стиль поборов но дух старой советской закалки остался - они раскажут кучу забавной информации, в двух словах - на мелкую шушору всем наплевать. А вот когда вы начнёте регулярно получать достаточно денег, вас начнут проверять налоговые органы, тогда к ним придёт заявка на проверку вашей радиовшивости. А до тех пор хоть киловаты качайте если ментам и пожарникам не мешаете, никто к вам не придёт. Радиофулюганов, например никто сейчас не ловит, штраф 1000р + старый компутер отберут, а забот с катанием по округе выше крыше. Гораздо полезнее посмотреть на полочке заявки на новые соты на которые ещё не получено разрешение и проехать по адресам посмотреть вдруг соту уже включли - никаких напрягов зато премия в карманчик гарантированна

ЗЫ. У нас в центре города джва года работал автокинотеатр со звуком от кино на частоте 98Мгц, куча рекламы в газетах и местных радио, радиус слышимости 1км. И никто не пришёл не поинтересовался разрешением или лицензией, потому как что с них взять - кроме анализов ? Ну выпишут штраф ОООшке, на следующий день она исчезнет...

_________________
"За 2 месяца максимум можно чертёж сделать, еще за 3 фундамент." (c) Номернабис

Да, тут уж точно, как повезет. У нас радиохулиганов ловили, году в 2000-м, я лично одного такого знаю.

Здесь тоже ловили когда на хулуюгана пришла бумага из великобритании с указаниями координат (+/- 500м) и жалобой на помехи службам их аэропорта

По антеннам - думаю будет полезно http://www.ti.com/lit/an/swra351a/swra351a.pdf

_________________
"За 2 месяца максимум можно чертёж сделать, еще за 3 фундамент." (c) Номернабис

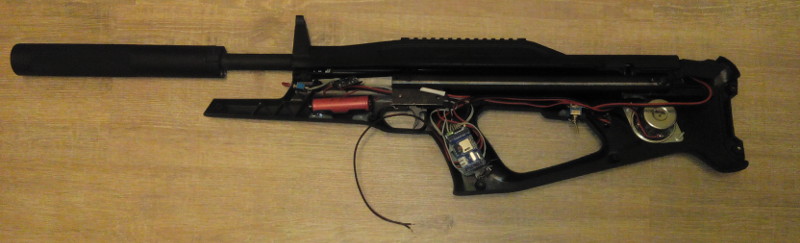

Тем временем, я интегрировал электронику на новых "бутербродных" платах в корпус МР-514 aka Крокодил:

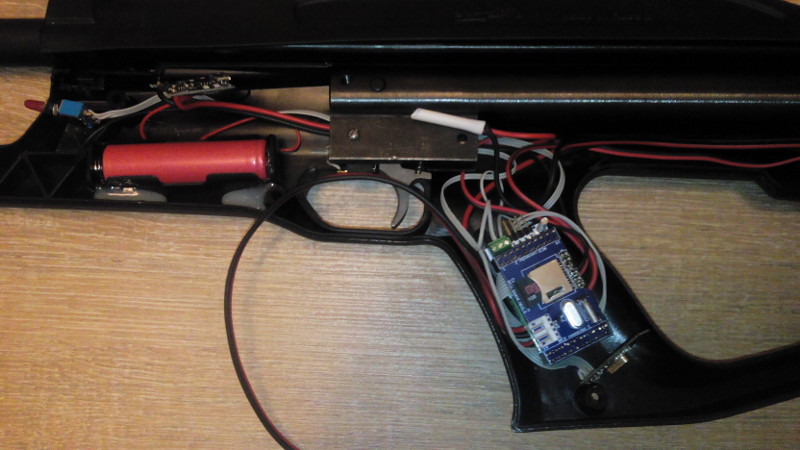

Электроника поместилась в ручке совершенно свободно:


Над аккумулятором - китайская платка зарядника/защиты литиевого аккумулятора. Дешево, сердито, и разъём microUSB в придачу: http://www.ebay.com/itm/10pcs-5V-USB-1A-18650-Lithium-Battery-Charging-Board-Charger-Module-Protection-/301470362888?hash=item463108ad08

Спереди красный переключатель - переводчик огня. Три положения, включая "предохранитель".

Поставил динамик 4 Ом 3 Вт. В магазине был только с магнитной защитой, толстый, но всё равно помещается в корпусе без проблем.


Плата поддерживает 3 уровня мощности для ИК-диода - просто 3 транзистора с разными резисторами (да, можно было сделать и 7 режимов на трёх транзисторах, ибо 2^3-1=7, но я пока забил, да и не нужно столько режимов в реале). На всякий случай, для отладки, добавил дополнительный хардварный переключатель мощности, чтобы точно не сжечь диод.

Распиновки у старых и новых плат разные. Настраиваются через ini-файл. Это выглядит так:


В конце перечислены используемые PWM-каналы TIM3 в порядке увеличения мощности ИК-диода - можно использовать от одного до четырёх в произвольном порядке. Выводы magazine1Sensor и magazine2Sensor - герконы условно-умного магазина, не используются в данном случае. Вывод flash - подсветка выстрела, vibro - вибромотор имитации отдачи.

О это самое ценное - для дальнейших форков этих шилдов важно обозначить этот момент поконкретнее .

Что за псевдонимы, и как они привязанны к внутренней перефирии ?
Каким образом из ini файла можно узнать на каком GPIO порт и ножка, находится сигнал vibro например ?

_________________
"За 2 месяца максимум можно чертёж сделать, еще за 3 фундамент." (c) Номернабис

Конфиг устроен просто: Something_pin = номер пина, Something_port = номер порта для Something.

Порты: 0 - GPIOA, 1 - GPIOB, 2 - GPIOC и т.д.
Пины - в естественном порядке. Например, PA2 - это port=0, pin=2. Для вибромотора выглядит, например, как


Для излучателя на данный момент просто указаны номера используемых каналов ШИМ для TIM3. Они уже привязаны к конкретным ногам контроллера, см. даташит. Поддержки remap-а нет, ибо не нужно это.
IRPowerLevel1Channel означает "канал, который используется для уровня мощности 1". Уровней мощности может быть от 1 до 4. Пользователь (например, со смартфона) задаёт мощность унифицированно, от 1 до 100%, девайс автоматически округляет.

Само собой, все строки могут быть в любом порядке, можно писать комментарии с #, как в обычном ini-файле. Нет только [названий_секций] - надобности пока не было.

Я напишу документацию, как только это станет актуальнее

А что мешает сделать для портов вместо 0,1,2 хотя бы А, В, С ? Всё равно символы парсите. Ведь сами же через пол года начнёте вспоминать как нумерация у портов была - начиная с нуля или с единицы

_________________
Нет предела совершенству, но ресурсы заканчиваются быстро.

Это без разницы если автор обозначит в доке - будет достаточно. Может быть там функция кроме чисел никаких параметров принять не может.

_________________
"За 2 месяца максимум можно чертёж сделать, еще за 3 фундамент." (c) Номернабис

Отлично!
А где винтовочку брали?
А тубус?

По поводу плат защиты/заряда - USB разъём по прямому назначению можно использовать?
D+ и D- выведены?
Я не вижу!

А защита банок - это хорошо!

У меня зарядка предусмотрена, а вот защита - только плавкий на проводе.


И что то не вижу второй литиевой банки...
Изменили схему питания?


P.S. Тумблер с длинным рычажком - это зря! Скоро убедитесь. Либо движковые, либо поворотные (особенно переключение режима огня), ИМХО.

P.P.S. Лёд тронулся, процесс пошёл! То ли ещё увидим!
