Изготовление излучателя для лазертага (часть 3)

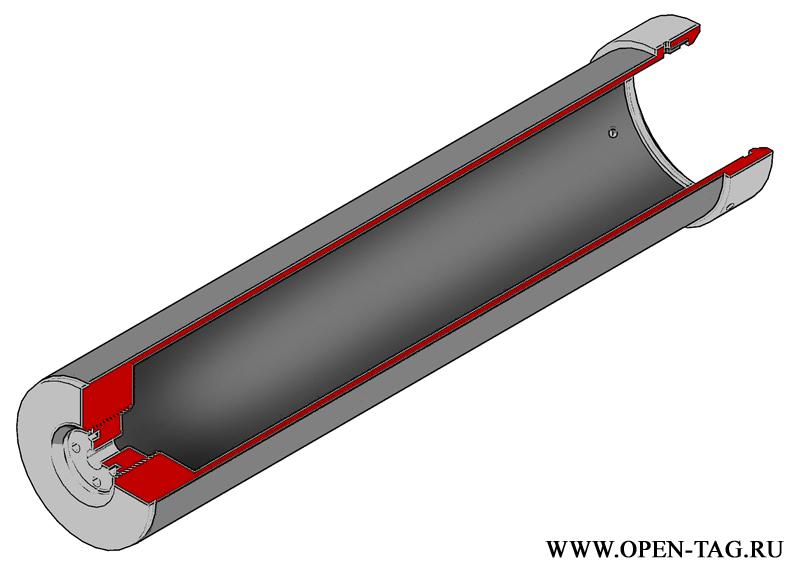

Итак, завершаем наши теоретические построения. Переходим к практической части. В самодельном лазертаге сам излучатель обычно изготавливается из пластиковых труб. Подобную конструкцию можно найти на любом сайте любителей лазертага, в том числе и на нашем (статья KorSar'а Мастер-класс по изготовлению лазертаг-бластера). Мы тоже начинали с этого, но остались недовольны надежностью конструкции. Поэтому решили пожертвовать технологичностью в пользу надежности. В домашних условиях такой излучатель изготовить сложно (к счастливым собственникам токарного станка по металлу это не относится), но его прочность и удобство использования перекрывают эти недостатки. Итак, нам потребовалась труба из нержавеющей стали, внешним диаметром 42,6 мм и толщиной стенки 1,5-2 мм, листовой капролон, толщиной 10-20 мм (можно и полиэтилен, но его сложнее красить), линза и квалифицированный токарь. Трехмерная модель излучателя (тубуса):

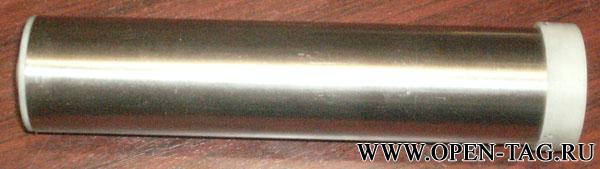

Внешний вид излучателя:

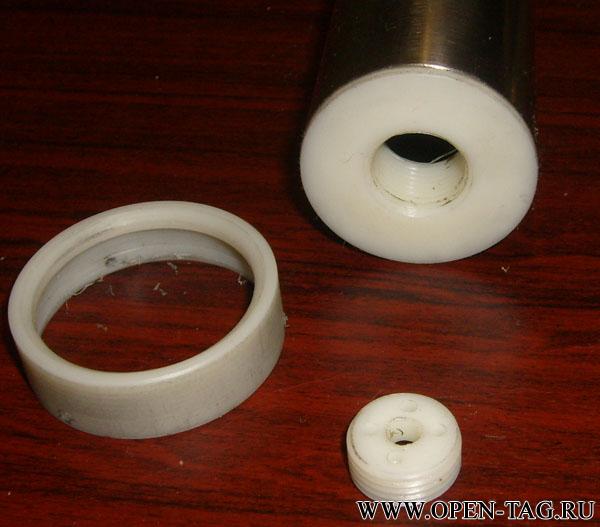

Составные части:

Итак, излучатель нашей конструкции состоит из корпуса (труба из нержавеющей стали), в заднюю часть которой запрессован тыльник из капролона. Длина трубы равна фокусному расстоянию линзы +10 мм. В тыльнике есть отверстие с внутренней резьбой, в которое вставляется держатель светодиода (капролон) с внешней резьбой. Это позволяет перемещать на 10-15 мм и надежно фиксировать светодиод  в нужной точке (точке фокуса). Спереди в трубе сделана выточка с диаметром чуть больше, чем диаметр линзы. Линза крепится держателем из капролона. Вид передней части трубы:

Держатель линзы фиксируется винтами М2. Крепление самого излучателя к макету осуществляется с помощью креплений из нержавеющей стали, припаянных к корпусу. Пайка осуществляется мощным паяльником (не менее 150 Вт), в качестве флюса используется ортофосфорная кислота, припой ПОС-61.

Конструкция получилась надежная, с возможностью регулировки, антивандальная и достаточно дешевая. Не забываем комментировать.
